2X和2XZ系列真空泵工作原理:帶有旋片的前后級轉子偏心地安裝在圓筒形的前后級汽缸內;當轉子高速旋轉時，裝在轉子槽中自由活動的旋片，由于受到離心力和彈簧力的作用被強制地向外推出;其頂部和汽缸內壁貼緊，使汽缸上的進出口被其隔離。通向進口的一部分容積隨著轉子旋轉而逐漸地周期性擴大，同時通向出口的一部分容積逐漸地周期性縮小。這樣，空氣或混合氣體排出。在工作過程中，當排氣壓力不足以推開排氣閥時，被壓縮的氣體只能進人第二級被進一步壓縮，并且最后經過第二級排氣閥而被排到大氣中去，這樣在泵的吸入口端就可以獲得真空。

排氣閥一般都浸在油中,以防止氣體逆流。真空泵中的油在泵中循環流動.起著潤滑和密封的作用。

2X和2XZ系列旋片式真空泵還裝有氣鎮閥。其結構類似于一般的氣體單向閥。當被抽出的氣體中含有少量的水蒸氣時，開啟氣鎮閥，向泵的排氣腔內注人空氣，提高排氣腔的壓力，使水蒸氣不會在泵中凝結成水。水蒸氣可以和空氣一起排出，以防止油被凝結后水乳化，從而可以延長潤滑油的使用壽命，并提高真空泵的抽氣性能。開啟氣鎮閥抽氣，雖然可防止油被凝結的水乳化，但降低了真空泵的極限真空，因此，真空泵在抽除不含水蒸氣的純空氣時，應關閉氣鎮閥。

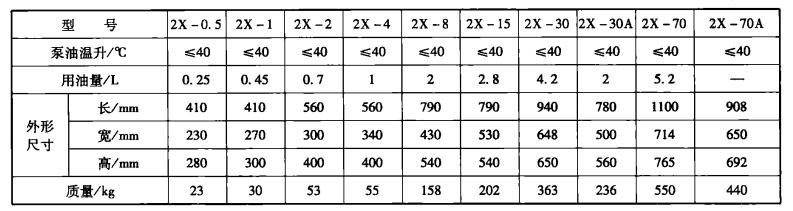

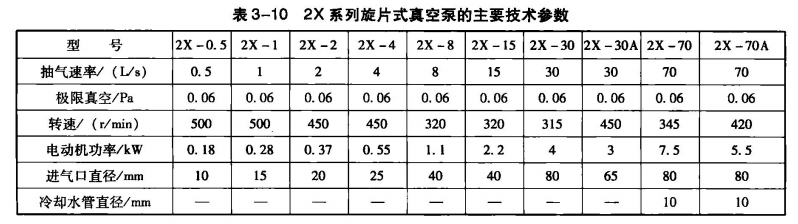

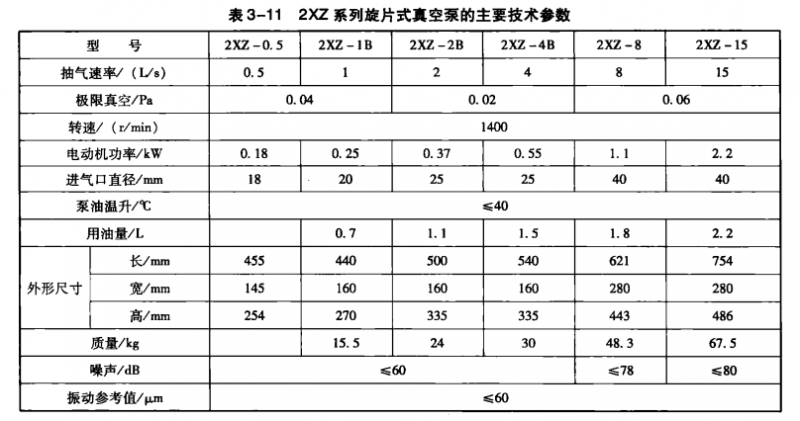

2X與2XZ系列旋片式真空泵的主要技術參數參見表3-10和表3-11。
