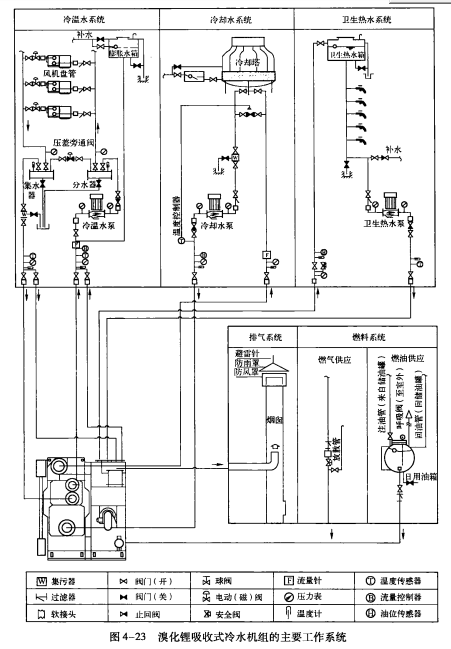

為了保障機組的能源消耗、能量輸出作系統、熱量轉移及廢氣的排放等方面工作的正常進行，就需要設置相對應的工作支持系統，如圖4-23所示為溴化鋰吸收式冷水機組的主要工作系統。

1.冷溫水系統

此系統用于將冷溫水機組，根據需要所產生的低溫冷卻水或高溫采暖水輸送至各空調區域的風機盤管上。

此循環系統的組成主要包括冷溫水泵、風機盤管、分水器、集水管、膨脹水箱及各種閥門與管道，如圖4-23所示。

2.冷卻水系統

此系統用于在制冷工況時，把冷凝器和吸收器中因熱交換而產生的熱量帶出，輸送至冷卻塔，再把熱量散發到周圍的空氣介質中。

此循環系統的組成主要包括冷卻水泵、冷卻塔、冷卻水池及各種閥門與管道，如圖4-23所示。

3.衛生熱水系統

此系統用于將由高溫發生器產生的衛生熱水，送至需要衛生熱水的位置。在溴化鋰吸收式冷溫水機組的制冷工況和制暖工況均可以產生出衛生熱水。

此系統的組成主要包括衛生熱水泵、衛生熱水箱及各種閥門管道，如圖4-23所示。

4.燃料系統(燃油、燃?xì)?/span>)

燃料系統是保障直燃型溴化鋰吸收式冷溫水機組能源補充的必備系統。通過本系統，將機組所需燃料(燃油、燃?xì)?/span>)輸送到燃燒器燃燒，并在高溫發生器中產生熱效應。

此系統的組成主要包括日用燃油管及相應的管道閥門，如圖4-23所示。

5.排氣系統

此系統主要是將燃燒器在高溫發生器中燃燒燃料所產生的廢氣通過煙道和煙囪排到外界的大氣中，如圖4-23所示。
