在空調系統中，以空氣流動的方向為順序，其組成部件主要包括采氣口、粗過濾器、一次加熱器、混合室、噴霧室、二次混合室、通風機、二次加熱器、風道、精加熱器、末端裝置、回風道及回風機等。如果不是用噴霧室而是用表面冷卻器處理空氣的空調系統，則表面冷卻器就代替噴霧室。

由于空調系統的服務對象、要求、負荷不同，其組成部件也不相同。如南方地區，除直流式空調系統外一般具有回風的系統，因冬季氣溫不太低，往往不采用一次加熱。空調區內溫度要求不很高的房間，精加熱也可省去。有的空調區對空氣中的灰塵要求十分嚴格，在空調系統中除設有粗過濾器外，還采用中效及高效過濾器，以達到空氣凈化或超凈化的目的。

一個空調系統主要包括三部分，即空氣處理裝置，輸送空氣的管道，空調末端裝置(送回風口)。

噴霧室

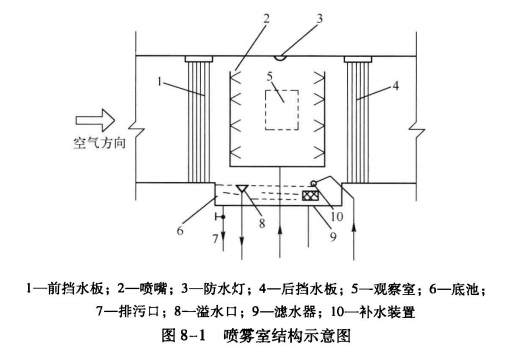

噴霧室也稱淋水室、噴水室。它是由擋水板、噴嘴、噴水管、補水裝置、回水過濾器、溢水口等組成，如圖8-1所示，噴霧室實際上也是空氣處理裝置。

空氣在噴霧室中，根據水溫不同的變化可以得到加濕、加熱、冷卻、減濕的處理。其橫斷面上布滿著均勻的噴嘴。有一定溫度和壓力的水，經噴嘴噴成無數的小水滴，被處理的空氣又以一定的速度經前擋水板均勻地進入噴霧室，全面與水滴直接接觸。由于兩者溫度不同，相互間進行顯熱、潛熱、濕量的變換，空氣被處理到本們所需要的設定參數。經后擋水板去掉大水滴后，由通風機送入到空調區使用，然后由風機負壓端或回風機將空調區空氣抽回做再循環。與空氣進行熱、濕交換后的冷媒水，可重復回到制冷機的蒸發器水箱中循環使用。
