冷彎彎管是指在常溫下依靠機具對管子進行彎曲。常用的冷彎彎管設備有手動彎管器、電動彎管機和液壓彎管機等。

1.手動彎管器

手動彎管器分為兩種，即攜帶式和固定式。它可以彎制公稱通徑不超過DN25mm的管子。彎管時，一般需備有幾對與常用管子外徑相應的胎輪。

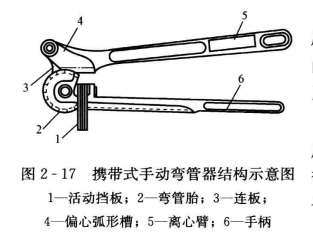

攜帶式手動彎管器的結構如圖2-17所示。操作時，將被彎管子放在彎管胎槽內，一端固定在活動擋板上，推動手柄，即可將管子彎曲到所需要的角度。

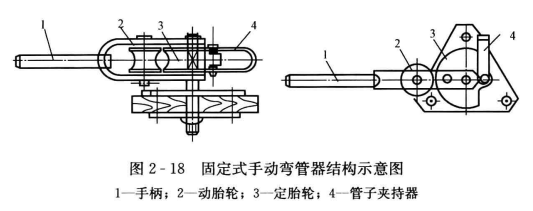

固定式手動彎管器的結構如圖2-18所示。操作時，先根據被彎管子的外徑和彎曲半徑選用合適的胎輪，把定胎輪用銷子固定在操作平臺上，動胎輪插在推架上，將要彎曲的管子放在定胎輪和動胎輪之間的凹槽內，一端固定在管子夾持器內，然后推動手柄，繞定胎輪旋轉，直到將管子彎成所需要的角度為止。

2.電動育管機

電動彎管機由電動機通過傳動裝置，帶動主軸以及固定在主軸上的彎管模一起轉動進行彎管。

電動彎管機彎管示意圖如圖2-19所示。彎管時，先把要彎曲的管子沿導向模放在彎管模和壓緊模之間，調整導向模，使管子處于彎管模和壓緊模的公切線位置，并使起彎點對準切點，再用U形管卡將管端卡在彎管模上;然后，啟動電動機開始彎管，使彎管模和壓緊模帶著管子一起繞彎管模旋轉，直到管子達到所需的彎曲角度后停車。拆除U形管卡，松開壓緊模，取出彎管。

3.液壓宵管機

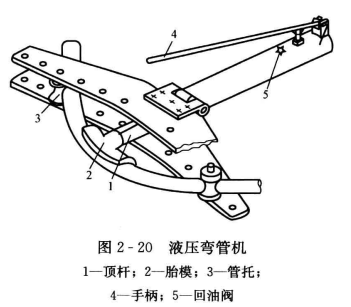

液壓彎管機的構造如圖2-20所示。使用液壓彎管機彎管時，先把頂胎退至管托后面，再把管子放在頂胎與管托的弧形槽內，并使管子彎曲部分的中心與頂胎的中點對齊，然后開動機器，將管子彎成所需要的角度。彎曲后，開倒車把頂胎退回到原來位置，取出彎好的彎管，檢查角度。若角度不足，可繼續進行彎曲。
