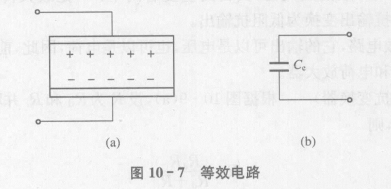

當壓電晶體片受力時,在晶體片的兩表面上聚集等量的正、負電荷 ,晶體片的兩表面相當于一個電容的兩個極板,兩極板間的物質等效于一種介質 ,因此,壓電片相當于一只平行板介質電容器, 見圖10 - 7,其電容為

由上可見 ,可將壓電傳感器等效為一個電壓源U=q/Ce和一只電容Ce串聯的電路 ,如圖 10- 8(a)所示。由圖可知,只有在外電路 負載無窮大,且內部無漏電時,受力產生的電壓局才能 長期保持不變;如果負載不是無窮大,則電路就要以時間常數R_LCe按指數規律放電。壓電式傳感器也可以等效為一個電荷源與一個電容相并聯的電路 ,此時該電路被視為一個電荷發生器,如圖10 - 8(b)所示。

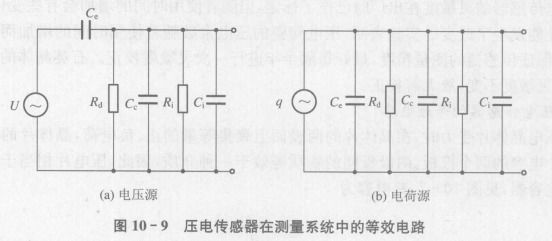

壓電傳感器在實際使用時,總是要與測量儀器或測量電路相連接,因此,還必須 考慮 連接電纜的等效電容Ce、放大器的輸入電阻 iR和輸入電容Ci ,這樣壓電式傳感器在測量系統中的等效電路就應如圖10 - 9所示。圖中Ce,Rd分別為傳感器的電容和漏電阻。
