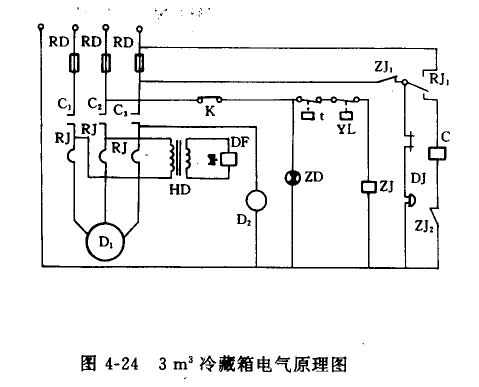

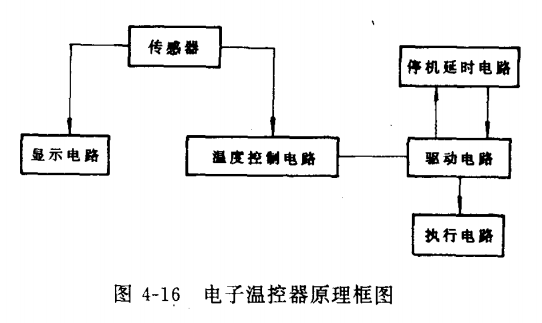

3m3冷藏箱電氣控制系統的組成和控制原理同1m3冷藏箱基本相同,如圖4-24和表4-16所示。

3m3冷藏箱壓縮機電機為3kW三相電機,其他元件電源為單相220V,在接通電源開關后,電源指示燈亮,箱內沒達到所需溫度時,溫度控制器接通,制冷系統在沒超出所規定的壓力時,壓力控制器線路接通,并使中間繼電器線圈通電,其觸頭ZJ1,ZJ2閉合,交流接觸器線圈接通,其觸點C1,C2,C3閉合,此時壓縮機工作,電風扇運轉,電磁闊(36V)接通,制冷系統電路接通,C4觸點斷開,訊響器斷開.當箱內降到所需溫度時,溫控器斷開,中間繼電器與其觸點，交流接觸器與其C1,C2,C3觸點斷開,壓縮機、電風扇,停止運轉,變壓器.電磁閥斷電,制冷系統。這時C4觸點閉合,但ZJ1觸點旺斷開狀態,訊響器仍然不響,這是屬于正常開停。當壓縮機過載或電機斷相時,電流增大,保護正縮機的熱繼電器斷開,其觸點RJ1切斷交流接觸器以及壓縮機電機、風扇電機、電磁閥,此時C4觸點閉合,RJl觸點與另一條線路接通，訊響器即可報警。如其他控制元件,由于短路等原因造成熔斷器燒毀,訊響器仍可報警。在制冷系統中的高壓和低壓超出所規定的壓力時,壓力控制器線路斷開。中間繼電器觸點,交流接觸器與C1,C2,C3觸點斷開,壓縮機、電風扇也停止工作,提高了設備的安全性。
