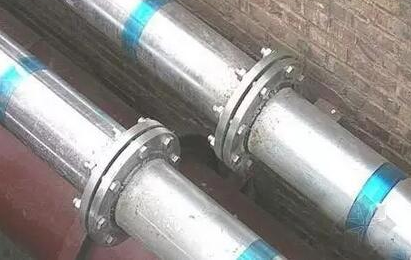

法蘭連接

法蘭連接應符合下列規定:

1、法蘭應焊接在長度大于100mm的直管段上，不應焊接在彎管或彎頭上。

2、支管上的法蘭與主管外壁凈距應大于100mm，穿墻管道上的法蘭與墻面凈距應大于200mm。

3、法蘭不應埋入地下或安裝在套管中，埋地管道或不通行地溝內的法蘭處應設檢查井。

4、法蘭墊片應放在法蘭的中心位置，不應偏斜，且不應凸人管內，其外邊緣宜接近螺栓孔。除設計要求外，不應使用雙層、多層或傾斜形墊片。拆卸重新連接法蘭時，應更換新墊片。

5、法蘭對接應平行、緊密，與管道中心線垂直，連接法蘭的螺栓應長短一致，朝向相同，螺栓露出螺帽部分不應大于螺栓直徑的一半。

溝槽連接

溝槽連接應符合下列規定:

1、溝槽式管接頭應采用專門的滾槽機加工成形，可在施工現場按配管長度進行溝槽加工。鋼管最小壁厚、溝槽尺寸、管端至溝榕邊尺寸應符合《通風與空調工程施工規范》(GB 50738-2011)的有關規定。

2、現場滾槽加工時，管道應處在水平位置上，嚴禁管道出現縱向位移和角位移，不應損壞管道的鍍鋅層及內壁各種涂層或內襯層。

3、溝梅接頭安裝前應檢查密封圈規格正確，并應在密封圈外部和內部密封唇上涂薄薄一層潤滑劑，在對接管道的兩側定位。

4、密封圈外側應安裝卡箍，并應將卡箍凸邊卡進溝槽內。安裝時應壓緊上下卡箍的耳部，在卡箍螺孔位置穿上螺栓，檢查卡箍凸邊全部卡進溝槽內，并應均勻輪換擰緊螺帽。
