直冷式單門冰箱的控制線路一般由壓縮機電動機的起動、保護控制和門燈照明控制二個回路組成。他們之間的連接關系是并聯的，整機的電路除上述兩個回路外，無其他附設電氣裝置。

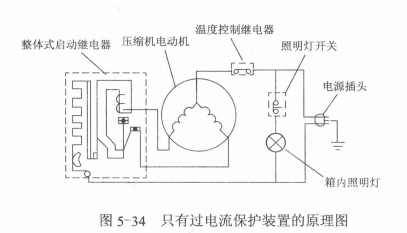

1、圖5-34所示，是只有過電路保護裝置原理圖。

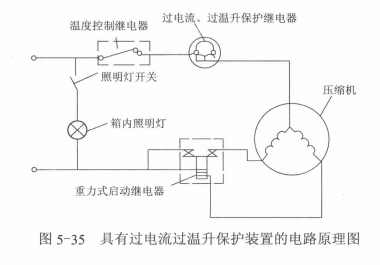

2、圖5-35所示，是具有過電流、過溫升保護裝置的電路原理圖。

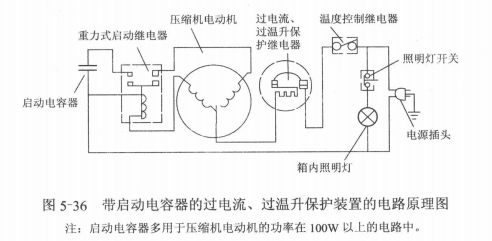

3、圖5-36所示，是帶啟動電容器的過電流、過溫升保護裝置的電路原理。
