多諧振蕩器由三極管V11、V12和電容器C9、C10、C11及電陽R10~R15組成,差分變壓器的兩個初級繞組分別作兩個振蕩管的負載。用多諧振蕩器作內部振蕩電源,即可以使差分變壓器的輸出信號不受220V交流電源電壓波動的影響,又由于多諧振蕩器的振蕩頻率較高,而使差分變壓器的靈敏度提高。

線性變換電路是在彈簧管自由端裝有一個短路環,短路環又套在由鐵淦氧磁芯的差分變壓器的線圈所組成的閉合磁路中。當短路環隨彈簧管自由端移動時,改變了差分線圈的電感,隨即輸出一差分電莊。這個差分電討經V13、V14兩個二極管和電阻Rp2整流后輸送給真流差分放大電路。

直流差分放大器采用二級直接耦合式,將經差分整流后的電流放大成0~10mA的直流信號,遠傳給調節器和動圈式顯示儀表,對壓力進行模擬顯示。

電路中的電位器Rp2是用來調整儀表的電氣零點的。調整時管道或容器被測壓力為0(與大氣相通),調Rp3使指示儀表的指示值為零。電位器Rp3是調整當輸入適當壓力后,顯示儀表的指示是否在輸入壓力值上。

2.霍耳片式彈短管遠傳壓力表

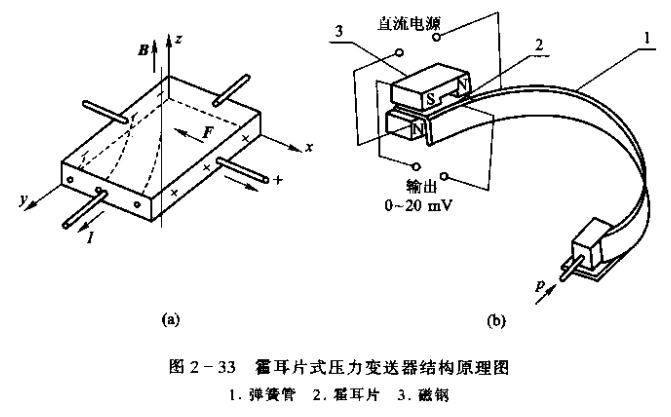

（1）霍耳電勢的產生。霍耳片為一半導體材料制成的薄片,如圖2-33(a)所示。在霍耳元件的z軸方向加磁感應強度為B的磁場,在y軸方向加直流電壓,該直流電壓使y軸方向上有電流流過(電子逆y軸方向運動)。
