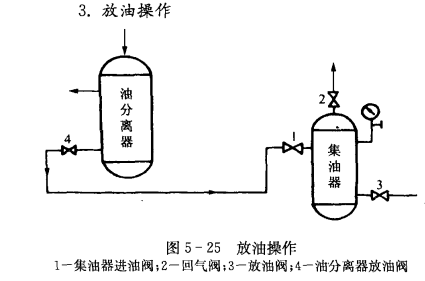

如圖5-25所示,在氨制冷系統設計時,油分離器、貯液器、蒸發器、冷凝器、中間冷卻器、低壓循環桶、氨液分離器等,均有放油管與集油器進油口相連。氨油分離器放油時,其步驟如下。

①停止氨油分離器工作,由于氨液比重小,而油與氨液分離后下沉。

②打開閥2,降低集油器壓力,當與吸氣壓力相近時再關閉2。

③打開閥4及閥1，由于壓差關系，氨油分離器中的油及少部分氨進入集油器，待油放至集油器占容器80%時，關閉閥4及閥1。

④微開閥2,使油中的氨蒸發,氨氣沿閥2被制冷機吸氣管抽走。當集油器壓力降至吸氣壓力時,關閥2,視集油器壓力是否上升,如果上升再開閥2,如不上升,可開啟閥3放油。放油結束關閉閥3,使集油器仍保持待工作狀態。這種放油法是在低壓下進行的,所以比較安全。

其他輔助設備要放油時,程序與上相同。氟制冷系統,因氟與油互溶,因此無放油設備。
