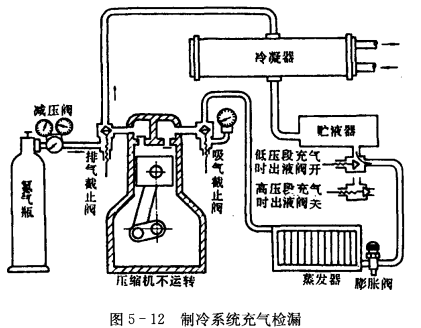

圖5-12為以R12制冷系統充分操作示意圖。采用壓縮氮?dú)庠嚶┑牟僮鞑襟E如下:

1)充氮前應在高,低壓管路上接上壓力表,氮?dú)馄繚M(mǎn)瓶時其壓力為14.7MPa,氮?dú)獗仨毥?jīng)減壓閥再接到壓縮機的多用孔道上或高壓管路的充注閥上。

2)關閉所有通大氣的閥門和壓縮機的吸、排氣截止閥,分油器的回油閥。打開膨脹閃的旁通閥(手動節流閥)和管路口其他所有了閥門。由于壓縮機出廠前做過氣密試驗,所以可關閉其兩端的截止閥。若有需要也可把它按低壓系統的試驗壓力進行復試。

 3)打開氮?dú)馄块y門,將氮?dú)獬淙?/span>系統,為了節省氣源,可采用逐步加壓的方式,先升到0.3~0.5MPa,檢查有無大的漏處,在排除漏洞后再加壓到低壓系統的試驗壓力值,如R12制冷劑加壓到0.98MPa。在整個系統不漏的情況下,關閉手動節流閥前的截止閃及手動節流閱,再繼續充壓到高壓系統的試驗壓力值,如R12加壓到1.5MPa,然后停止充氨,關閉氮?dú)馄康拈y門,對整個系統進行仔細的檢漏。

   4)采用空氣試壓工作是應用空氣壓縮機來進行的。

按照規范規定:壓力試驗時,系統中應承受規定的壓力(按表5-3)24h,前6h的壓力降不應超過2%,其余18h應能保持壓力穩定。

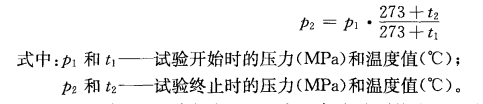

進行壓力試驗時,應考慮到環境溫度變化對系統壓力值的影響。因環境溫度下降而引起的壓力降,不能誤認為是有泄漏。溫度對壓力的影響應符合下列關系式

5）在檢漏過程中如發現壓力下降，但在系統中又一時無法找到泄露處，這時應注意一下幾種可能：

  ①冷凝器中制冷劑一側向水一側有泄露，應打開水一側兩端封蓋進行檢查

  ②如果是對舊的系統進行檢修，則應注意低壓管路包在絕熱材料里面的連接處有泄露

  ③各種自動調節設備和元件上也有可能產生泄露，入壓力繼電器的波紋管等等。
