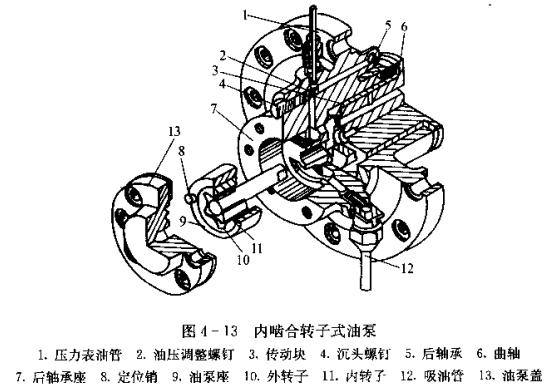

活塞式制冷壓縮機內嚙合轉子式油泵由內轉子、外轉子、殼體、泵軸等組成。其中內外轉子采用鐵和石墨含油粉末模壓而成。基本結構如圖4 - 13所示。內轉子(外齒輪)是主動轉子，由曲軸帶動旋轉;外轉子(內齒輪)是被動轉子，依靠與內轉子嚙合而旋轉。外轉子為偏心安裝，在轉子的后端設有吸油孔和排油孔，當內轉子順轉時，內轉子的齒間容積跟著發生變化和位移，使油從吸油孔輸送到排油孔。

當內轉子反轉時，由于偏心作用，內轉子帶動外轉子和油泵座轉動180°，使偏心位置也變化180°，從而保證了潤滑油仍從吸油孔吸油，向排油孔排油。
