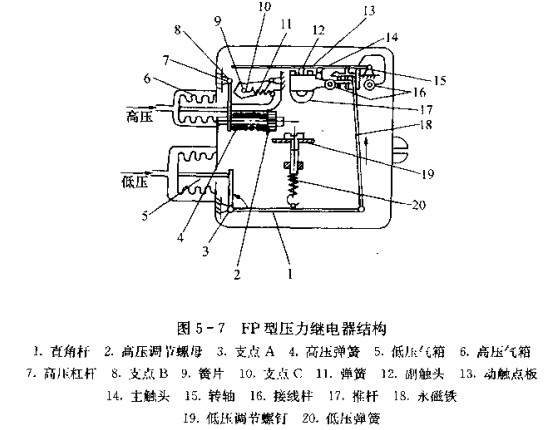

FP型壓力繼電器是一種高低壓力的繼電器。其基本結構及工作原理如圖5-7所示。使用時，將繼電器的低壓端接口通過毛細管與制冷壓縮機的吸氣腔相接，使吸氣壓力作用于低壓氣箱，將繼電器的高壓端接口通過毛細管與制冷壓縮機的排氣腔相接，使排氣壓力作用于高壓氣箱。

低壓側工作原理:當制冷壓縮機的吸氣壓力上升到高于壓力繼電器的低壓給定值時，氣箱中的吸氣壓力所產生的頂力矩大于低壓彈簧的拉力矩，氣箱推動著推桿以順時針?lè)较蛐D(zhuǎn)，推桿往下移動，觸頭板在永久磁鐵的作用下，使動、靜觸頭迅速閉合，接通電源。當制冷壓縮機的吸氣壓力下降到稍低于壓力繼電器的低壓給定值時，低壓彈簧的拉力力矩大于氣箱中吸氣壓力所產生的頂力矩，彈簧拉著推桿逆時針?lè)较蚶@著支點A旋轉，使推桿上移，帶動動觸頭板，使動、靜觸頭分離而切斷電源。

高壓側工作原理:當制冷壓縮機的排氣壓力下降到繼電器壓力給定值時，觸頭板復位，動、靜觸頭閉合，使電源接通。當制冷壓縮機的排氣壓力上升到略高于壓力繼電器的高壓給定值時.高壓氣箱內的排氣壓力所產生的頂力矩大于高壓調節彈簧的張力，頂力矩便推動高壓杠桿以逆時針?lè)较蚶@支點B旋轉，杠桿推動簧片向上移，使簧片的C點為支點，按順時針?lè)较蛐D(zhuǎn)，使動、靜觸頭分離而切斷電源。

FP系列壓力繼電器有兩種型號，即FP214型和FP217型。
