目前常用的末端裝置有節流型、旁通型和誘導型。

(1)節流型

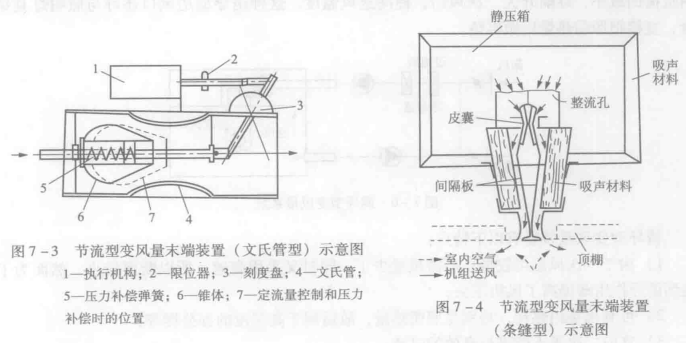

典型的節流型風口如圖7-3所示:閣體呈圓筒形，中間收縮似文氏管的形狀，故又稱“文氏管型變風量風口"。內部具有彈簧的錐體構件就是風量調節機構。它具有兩個獨立的動作部分:一個是隨室內恒溫調節器的信號動作的部分;另一個部分是定風量機構，所謂“定風量”就是指不因調節其他風口(影響風口內靜壓)而引起風量的再分配，該定風量機構是依錐體構件內彈簧的補償作用來工作的，根據設計要求在上游靜壓的作用下使彈簧伸縮而使錐體沿閥桿位移，以平衡管內壓力的變動，錐體與文氏管之間的開度再次得到調節，因而維持了原來要求的風量。這種風口處理風量為0.021~0.56m/s(75~2000mh)，簡體直徑有市150~由300mm多種，上游壓力在75-750Pa變化時都有維持定風量的能力。另一種性能較優越的節流型風口如圖7-4所示，其風口呈條縫形，并可多個串接在一起，與建筑配合，成為條鋒送風方式。送風氣流可形成貼附于頂棚的射流并具有較好的誘導室內氣流的特性。

(2)旁通型
    當室內負荷減少時，通過送風口的分流機構來減少送入室內的空氣量，而其余部分送入頂棚內從而進入回風管循環。其系統原理如圖7-5所示。由圖7-5可見，送入房間的空氣量是可變的，但風機的風量仍是一定的。旁通風口與送風口上設有動作相反的風閥，并與電動執行機構相連接，且受室內恒溫器的控制。

(3)誘導型

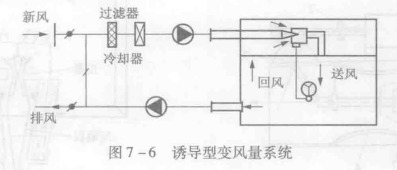

另一種變風量末端裝置是頂棚內誘導型風口，其作用是一次風高速誘導由室內進入頂棚內的二次風，經過混合后送入室內，其系統原理如圖7-6所示。誘導型末端裝置有兩種:一種是一次風、二次風同時調節的，室內冷負荷最大時，二次風閥門全關，隨著負荷的減小，二次風閥門開大，以改變一、二次風的混合比來提高送風溫度。由于它隨著一次風閥的開度而改變誘導比例，所以控制困難。另一種結構即在一次風口上安裝定風量機構，隨著室內負荷的減小，逐漸開大二次風門，提高送風溫度。這種誘導型送風口還可與照明燈具結合，直接把照明熱量用做再熱。誘導型變風量裝置有以下特點:

1)由于一次風溫可較低，所需風量少了，同時又采用高速，所以斷面較小，然而為了達到誘導作用卻提高了風機壓頭;

2)可利用室內熱量，特別是照明熱量，故適用于高照度的辦公樓等;

3)室內二次風不能進行有效的過濾，

4)即使室內負荷減少而房間風量變化不大，故對氣流分布影響比節流型小。
