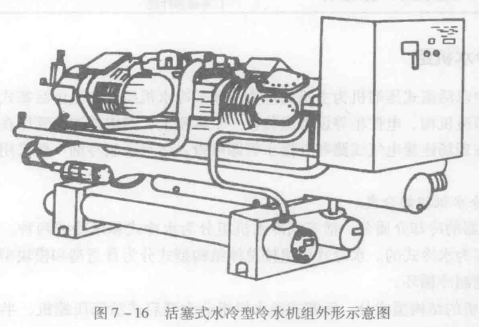

圖7-16、17所示為活塞式水冷型機組的外形及典型流程。機組主機有開啟式、半封閉式和全封閉式，主機由單臺壓縮機組成，也有的由多臺壓縮機組成，多臺壓縮機組成的機組多采用兩個獨立的制冷回路，當一組發生故障或保護裝置跳脫時，另一組仍能繼續運行。冷凝器為水冷臥式殼管式,冷卻管多采用低肋滾壓螺紋管，冷卻水在管內流動，制冷劑蒸氣在管外壁凝結。冷凝器筒體一端為冷卻水進、出管接口冷卻水為下進上出。冷凝器筒體上裝有高壓安全閥，當冷凝壓力超過設定值時，安全降起跳，使冷凝器壓力下降，從而保證機組安全運行。

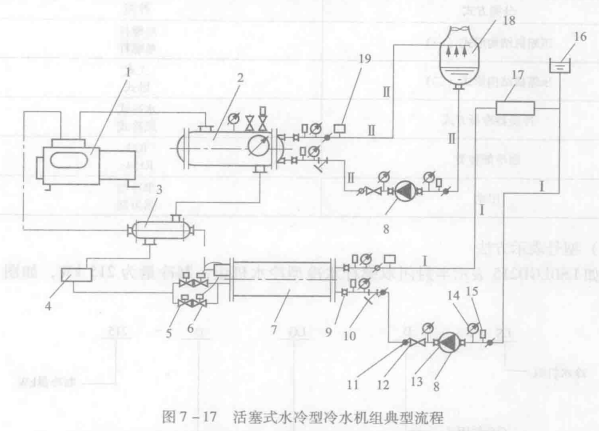

如圖7-17所示，蒸發器為干式殼管式，傳熱管采用內外帶翅片的高效傳熱管，R22在管內氣化,冷水在管外被冷卻。為保證壓縮機的干壓行程，機組中設有氣液熱交換器3。低壓氟利昂氣體進入壓縮機1，經壓縮后，進入冷凝器2，蒸汽冷凝成液體，進入氣液熱交換器3中，被來自蒸發器的低壓蒸汽進一步過冷，過冷后的液體經干燥過濾器4、電磁閥5，并在熱力膨脹閃6內節流到蒸發壓力后進入蒸發器，R22液體在干式蒸發器7內氣化，吸收冷水的熱量后，經氣液熱交換器3，被來自冷凝器的高溫液體加熱，重新進入壓縮機，如此不斷循環。

山東冷水機組上一般裝有電控柜和微電腦，設有安全、自動保護和自動調節裝置，對冷水水溫可進行調控，機組故障可顯示、可自動診斷，對多機頭機組，壓縮機可自動輪流啟動，機組參數與運行時間可進行顯示和自動存儲。安全保護裝置有冷卻水?dāng)嗨⒂蛪骸⒗渌蜏胤纼觥⑷毕唷⑶冯妷骸⑦^載和壓縮機內埋溫度保護等。
