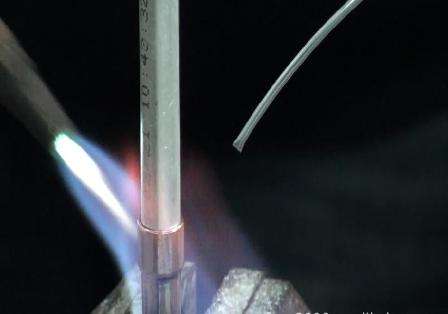

焊后應(yīng)清除焊件表面的雜物，特別是黃銅與紫銅焊接后應(yīng)用清水清洗或砂紙打磨焊件表面，以防止表面被腐蝕而產(chǎn)生銅綠。自動(dòng)焊接時(shí)，應(yīng)用最后一排槍噴出氣體助焊劑，以防止高溫的銅管在冷卻過程中被氧化。

注意事項(xiàng)：1)目視檢查針焊部位，不應(yīng)有氣孔、夾渣、未焊透及搭接未熔合等；2)去除表面的焊劑和氧化膜；3)用水冷卻的部件，必須用氣槍吹干水分；4)按規(guī)定擺放所有部件，避免磁傷、損壞。

焊后檢驗(yàn)

對(duì)釬焊接的質(zhì)量要求如下:

1)焊縫接頭表面光亮，填角均勻，圓弧過度光滑。

2)接頭無過燒、表面嚴(yán)重氧化、縫粗糙及焊蝕等缺陷。

3)焊縫無氣孔、夾酒、裂紋、焊瘤及管口堵塞等現(xiàn)象。

4)部件焊接成整機(jī)后進(jìn)行氣密試驗(yàn)時(shí)，焊縫處不準(zhǔn)有制冷劑汽漏。

關(guān)于焊后泄漏檢驗(yàn)，一般有以下三種方法；

(1)壓力檢漏：給焊后的熱交換器充0.5MPa以上的氮?dú)饣?/span>干燥空氣，然后對(duì)釬焊接頭噴灑中性的洗滌劑，觀察10s內(nèi)有無氣泡產(chǎn)生。若有氣泡產(chǎn)生，則判為泄漏，需補(bǔ)焊或重焊。此方法檢驗(yàn)精度較低。

(2)鹵素檢漏：此方法用于充冷媒后的熱交換器檢漏。將鹵素檢漏儀的精度選擇為2g年，用探針沿各焊接頭移動(dòng)(探針離工件應(yīng)保持在1~2mm以內(nèi)，移動(dòng)速度為20~50mm/s)，若制冷劑泄漏速度大于2g/年，則檢漏儀將自動(dòng)報(bào)警。此方法較壓力檢漏精度高，但受人為因素影響較大。

(3)真空箱氨質(zhì)譜檢漏：向熱交換器中充入一定壓力的氯氣，然后將其放入真空箱，并對(duì)真空箱抽真空至20Pa，此時(shí)通過探測(cè)儀檢驗(yàn)真空箱中是否有熱交換器泄漏出的氫氣。此方法比諷素檢驗(yàn)更高，但它僅能檢驗(yàn)熱交換器是否有泄漏，而不能檢查出具體的泄漏位置。

釬焊后應(yīng)立刻檢查焊縫是否飽滿、圓滑，填縫是否充分，是否有氧化、焊蝕、氣孔、夾渣、漏氣及焊堵塞等現(xiàn)象，若檢查發(fā)現(xiàn)有異常，則依據(jù)“常見釬焊缺陷及處理對(duì)策”進(jìn)行異常處理。
