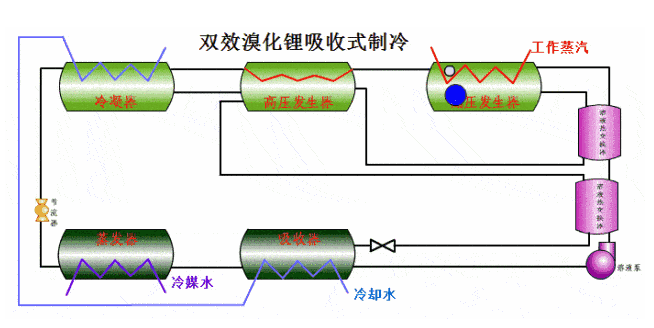

從吸收器出來的一部分稀溶液由高壓發生器泵輸送，經低溫?zé)峤粨Q器、凝水器、高溫?zé)峤粨Q器溫度升高后，進入高壓發生器，被在高壓發生器管內流動的工作蒸氣加熱而沸騰，產生冷劑蒸氣，同時，溶液的溫度和濃度升高。另一部分稀溶液由溶液泵愉送，其中，一路經低溫?zé)峤粨Q器和凝水換熱器溫度升高后，進入低壓發生器，被在低壓發生器管內流動的、來自高壓發生器的冷劑蒸氣加熱而沸騰，產生冷劑蒸氣，溶液被濃縮。

高壓發生器中產生的冷劑蒸氣，加熱低壓發生器溶液后，凝結成冷劑水，經調節閥節流后進入青島冷凝器，與低壓發生器中產生的冷劑蒸氣一起，被冷凝管內流動的冷卻水冷卻、冷凝，成為與冷凝壓力相應的冷劑水。

冷凝器中的冷劑水經U型管節流后，進入蒸發器，由蒸發器泵輸送噴淋在蒸發器管簇上，由于蒸發器中壓力很低，冷劑水便吸收在蒸發器管內流動的溫度較高的冷水的熱量而蒸發、成為冷劑蒸氣，使冷水的溫度降低，即制冷。

由高壓發生器出來的濃溶液經過高溫?zé)峤粨Q器后進入低壓發生器內，蒸發后和低壓濃溶液混合，并經低溫?zé)峤粨Q器與從溶液泵出口的另一路稀溶液混合，然后淋在吸收器管簇上，被吸收器內的冷卻水帶走。這樣，噴淋溶液不斷地取走蒸發器中冷劑水蒸發出來的水蒸氣，維持蒸發器中很低的壓力，保證了蒸發器中蒸發出來的冷劑水蒸氣不斷地流向吸收器具。由于吸收蒸發器中冷劑蒸氣而變稀的溴化鋰溶液，再分別送往高、低壓發生器中沸騰濃縮，這樣便完成了一個制冷循環，此過程如此循環不息，制冷機就能不斷地輸出低溫的冷水，供空調或生產工藝使用。

制冷機運轉過程中，出現的不凝性氣體由自動抽氣系統和真空泵排出。
