將高壓壓力控制器及低壓壓力控制器組合為一體即成為高低壓壓力控制器。現以KD 41高低壓壓力控制器為例進行說明。

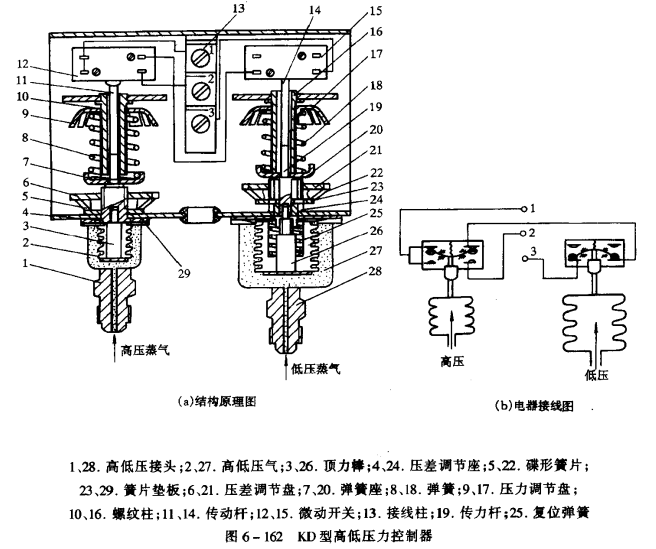

圖6一162為KD型高低壓力控制器(波紋管壓力繼電器)結構原理圖和接線圖，A左邊為低壓控制部分，右邊為高壓控制部分。高、低壓各有自己的電路和觸點，起不同的控制作用。

低壓氣體通過毛細管傳至低壓波紋管,若低壓氣體的壓力大于調定值時，由波紋管的彈力通過傳動芯棒和傳動桿，傳動到微動開關的按鈕上，并使其按下而電路閉合，濟南壓縮機正常運轉。若吸氣壓力低于調定值時，則調節彈簧的張力克服波紋管的彈力，把傳動芯棒拈起，解決傳動桿對微動開關的壓力，再由開關的張力使按鈕抬起，于是電路斷開，壓縮機停止運轉。

高壓氣體通過毛細管進入高壓波紋管，當其壓力小于調定值時，調節彈簧的壓力大于氣體壓力，將傳動螺絲釘抬起并解除傳動桿對微動開關的壓力。微動開關的按鈕靠自身彈力抬起，使電路閉合，壓縮機正常運行。如果壓縮機排汽壓力超于調定值時，高壓波紋管上的壓力通過傳動螺絲釘和傳動桿壓下按鈕，使電路斷開，壓縮機停止運行。

壓力控制器的壓力控制值可通過轉動壓力調節盤來調節。以低壓為例，當順時針轉動壓力調節盤時。調節彈簧壓縮，彈力增加，控制的低壓額定值就增高，逆時針旋轉時，則壓力降低。
