分體掛壁式空調器按其功能劃分主要有冷風型和熱泵型兩種，其中以熱泵型居多。

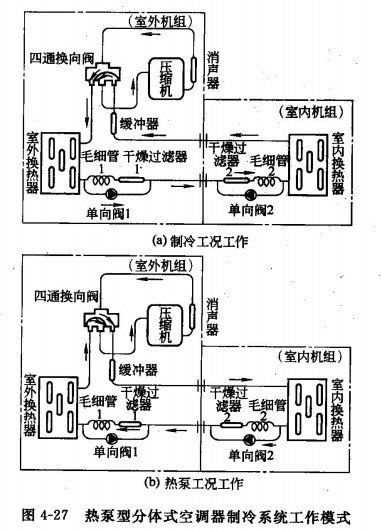

熱泵型分體掛壁式空調器制冷系統制冷與制熱轉換時的工作過程如圖4-27所示，圖4-27 (a)是制冷工況時的臨沂制冷劑流向，圖4-27 (b)是制熱工況時的制冷劑流向。

制冷狀態下制冷劑流向為:壓縮機→消聲器→四通換向閥→室外換熱器(此時為冷凝器)→單向閥1→干燥過濾器2→毛細管2→室內換熱器(此時為蒸發器)→級沖器→四通換向閥，壓縮機。

制熱工況下制冷劑的流向為:壓縮機→消聲器→四通換向閥→緩沖器→室內換熱器(此時為冷凝器)→單向閥2→干燥過掛器1→毛細管1→室外換熱器(此時為蒸發器)→四通換向閥→壓縮機。
