小型開啟式制冷系統抽真空采用的方法有兩種，即真空泵抽真空和壓縮機自身抽真空。采用真空泵抽真空的操作方法與電冰箱抽真空基本相同。不同點是抽真空從吸氣截止閥的旁通孔通道進行，抽真空時應把系統的各閥門打開(如系統帶有電磁閥，應將其單獨通電)。抽到所需真空時，關閉吸氣截止閥及真空泵。由于用真空泵抽真空所需時間較長，在開啟式壓縮機中一般不采用。

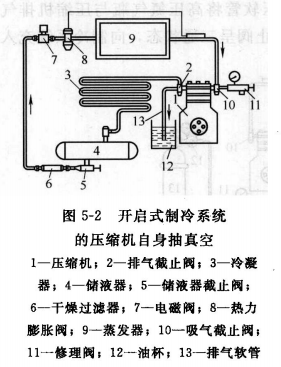

濟南制冷壓縮機自身抽真空操作簡便，速度快，效果好，在開啟式制冷系統的維修工作中較常使用。壓縮機自身抽真空操作示意如圖5-2所示，具體操作過程如下。

首先將壓縮機的排氣截止閥順時針關閉，即關斷壓縮機與冷凝器的通路，而與旁通孔通道相通，拆掉壓力控制器連接吸、排氣截止闊的接管，然后在排氣截止閥的旁通孔通道接一軟管，將軟管另一端插入盛有冷凍機油的油杯中。順時針旋轉吸氣截止閥閥桿2-3圈，使吸氣截止閥處于“三通”位置，并在其旁通孔通道裝上帶有壓力真空表的修理閥，同時將壓力控制器的開關觸點暫時短接。打開制冷系統其他閥門，使整個系統串通。在開機抽真空前，先用手轉動壓縮機的皮帶輪數圈，當看到油杯中有氣泡冒出后即可啟動壓縮機，開始抽真空，此時可看到氣體不斷從軟管口排出。在開啟式機組抽真空約0.5h，系統內殘余壓力為133 Pa(此時油杯內不再出現氣泡為抽真空良好)時即可將排氣截止閥逆時針擰至全開狀態(即壓縮機與冷凝器相通而與旁通孔通道斷開)后停機，并保壓24h，以壓力不回升為合格。若出現有壓力回升現象，則說明系統中仍有泄漏的地方，應在排除泄封后重新抽真空。
