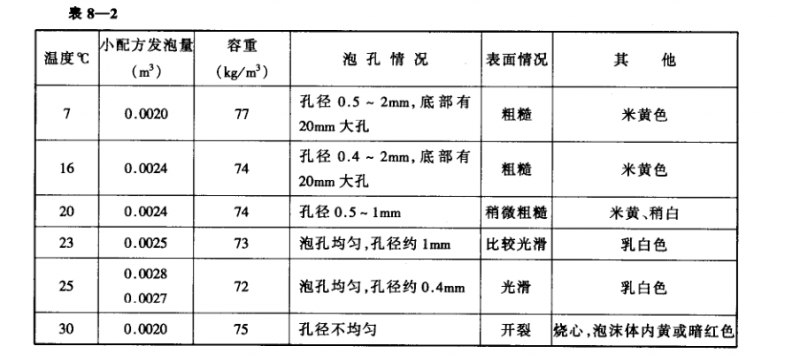

按配方將羥值在500mg(KOH)/g左右的多羥基化合物和交聯(lián)劑、催化劑、發(fā)泡劑、泡沫穩(wěn)定劑、阻燃劑等正確稱量,均勻混合置于甲組料容器中,將異氰酸脂置于乙組料容器中,如溫度過(guò)低,全部物料須在水浴中加熱調(diào)整溫度(溫度過(guò)高則降溫),然后甲乙兩組料由機(jī)械混合后注入模內(nèi)發(fā)泡成型,甲組混合料每次灌注稱量須根據(jù)模板的具體情況而定，一般控制在1~2公斤范圍內(nèi),以每次1公斤較好,以免料層過(guò)厚影響散熱。物料的施工溫度以25℃為最好,所形成的泡沫體為乳白色,氣泡均勻、密實(shí),表面光滑,孔經(jīng)約0.4毫米,取5x5厘米試件測(cè)定其容重為72kg/m3。物料在不同施工溫度時(shí)的效果比較見(jiàn)表8-2。
泡沫發(fā)生過(guò)程分三個(gè)階段,攪拌為15~20秒,從攪拌起泡最快為50秒開(kāi)始,最慢為1分30秒開(kāi)始,凝固約在4分鐘以后。物料混合攪拌完畢至開(kāi)始發(fā)泡之間的灌注操作時(shí)間只有30~70秒鐘,如果操作過(guò)于緊張,可酌減三乙醇胺用量,稍為延遲起泡時(shí)間,以利操作。
