熱力膨脹閥的安裝位置應靠近蒸發器。閥體應垂直放置,不可傾斜,更不可顛倒安裝。由于熱力膨脹閥依靠感溫包感受到的溫度進行工作,且溫度傳感系統的靈敏度比較低,傳遞信號的時間滯后較大,易造成膨脹閥頻繁啟閉和供液量變動,因此,感溫包的安裝非常重要。正確的安裝方法旨在改善感溫包與吸氣管中制冷劑的傳熱效果,以減小時間滯后,提高熱力膨脹閥的工作穩定性。

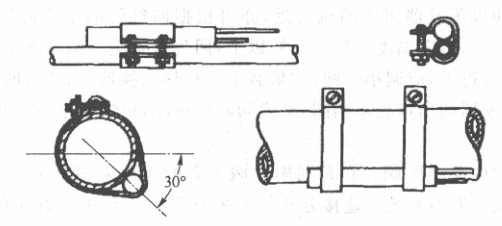

通常將感溫包纏在吸氣管上,感溫包緊貼管壁,包扎緊密。接觸處應將氧化皮清除干凈，必要時可涂一層防銹層。當吸氣管外徑小于22mm時,管周圍溫度的影響可以忽略,安裝位置可以任意。一般包扎在吸氣管上部。當吸氣管外徑大于22mm時,感溫包安裝處若有液態制冷劑或潤滑油流動,水平管上、下側溫差可能較大。因此將感溫包安裝在吸氣管水平軸線以下45°之間(一般為30°),如圖2-31所示。為了防止感溫包受到外界溫度影響,在扎好后,務必用不吸水絕熱材料纏包。

感溫包安裝在蒸發器出口、壓縮機吸氣管上，遠離壓縮機吸氣口1.5m以上，并盡可能裝在水平管段部分，但必須注意不得置于有積液之處，為了防止因水平管積液、膨脹閥操作錯誤，蒸發器出口處吸氣管需要抬高時，抬高處應設液彎，否則，只得將感溫包安裝在立管上，如圖2-32所示。
