空調壓縮機線圈引線功能辨別方法

   2020-03-17 和平4748
核心提示:定子上的線圈共有3根引線,壓縮機上蓋的接線端子也只有3個,因此連接電控系統的引線也只有3根。

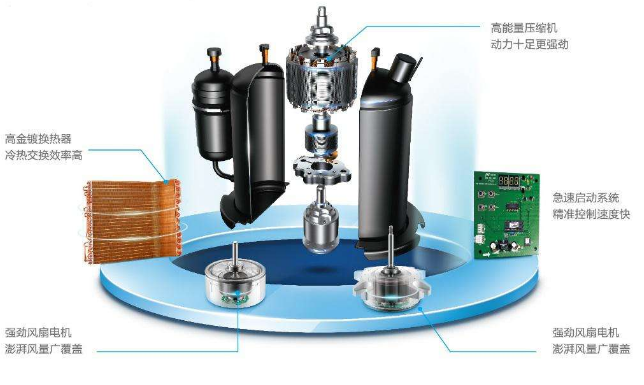

定子上的線圈共有3根引線,壓縮機上蓋的接線端子也只有3,因此連接電控系統的引線也只有3根。

根據實際接線判斷引線功能

壓縮機線圈共有3根引線:只接室外機接線端子上電源L端,引線為公共端(C);接電容和電源N端,引線為運行繞組(R);只接電容,引線為啟動繞組(S)。

使用萬用表電阻擋量線圈端子阻值

逐個測壓縮機3個接線端子限值會得出3次不同的結果,上海日立SH W33TC4-U壓縮機在室外溫度約10℃時,實測阻值依次為4.1Ω、 1.9Ω, 2.2Ω其中最大阻值4. 1Ω為啟動繞組十運行繞組的總數最小阻值1. 9Ω為運行繞組阻值,2. 2Ω為啟動繞組阻值。


說明:判斷接線端子的功能時,實測時應測量引線,而不用再打開接線蓋、拔下引線插頭去測量接線端子。

①找出公共端在最大的阻值4. 1Ω,表筆接的端子為啟動繞組和運行繞組,空閑的1個端子為公共端(C)②找出運行繞組和啟動繞組一支表筆接公共端。另一支表筆測量另外2個端子阻值,阻值小的端子為運行繞組(R),阻值大的端子為啟動繞組(S)。

根據壓縮機接線蓋或墊片標識

壓縮機接線蓋或墊片(使用耐高材料)上標有“C, R, S”字樣,表示為接線端子的功能:C為公共端,R為運行繞組,S為啟動繞組。

將接線蓋對應接線端子,或將墊片安裝在壓縮機上蓋的固定位置,觀察接線端子:對應標有C”的端子為公共端,對應標有“R“的端子為運行繞組,對應標有“S”的端子為啟動繞組。
