工作原理

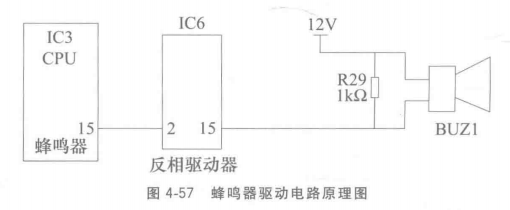

蜂鳴器驅動電路原理圖見圖4-57，電路作用是CPU接收到遙控信號且已處理，驅動蜂鳴器發出“滴”聲響一次予以提示。

CPU?腳是蜂鳴器控制引腳，正常時為低電平;當接收到遙控信號時引腳變為高電平，反相驅動器IC6的輸入端②腳也為高電平，輸出端?腳則為低電平，蜂鳴器發出預先錄制的音樂。由于CPU輸出高電平的時間很短，萬用表不容易測出電壓。

關鍵元件:蜂鳴器

外觀 蜂鳴器在電路中的英文符號為BU或BZ，供電電壓一般為直流12V;外觀為黑色的圓往形元件， 2個引腳位于下方，中間帶有較小的圓孔。

測量阻位 使用萬用表電阻擋，表筆接蜂鳴器的2個引腳，實測阻值為無窮大。蜂鳴器在實際維修時損壞的概率很小。

關健元件:反相驅動器

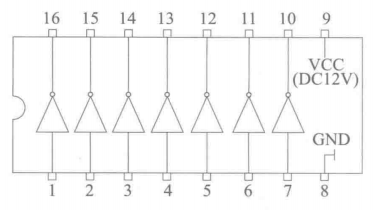

反相馳動器常用型號為2003，實物外形和等效電路圖見下圖,最大輸出電流500mA ;①~⑦腳為輸入端,通過電限或直接連接CPU引腳;?~⑩腳為輸出端，連接驅動負載:⑧腳接地，⑨腳為直流12V供電引腳。

輸入端(①~⑦腳)接收CPU信號，反相放大后在輸出端(?~⑩腳)驅動負載(繼電器線圈、蜂鳴器、步進電機)。所謂“反相”是指只有當輸入端為高電平((2-5V)，對應輸出端引腳接地為約0. 7V的低電平，直流12V電壓經負載線圈和反相驅動器愉出端內部接地形成回路，負載才能工作(繼電器觸點閉合、蜂鳴器發聲、步進電機轉動)。
