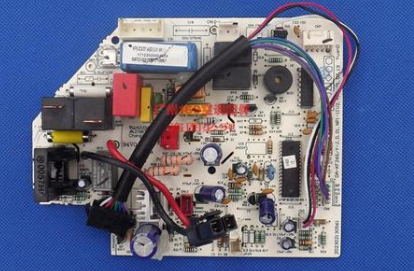

3.安裝室內外機連接線中壓縮機引線和地線 ①室內外機連接線室內外機連接線使用1束5根的連接線：白線為壓縮機，黑線為N，插頭的2根引線為室外風機和青島四通閥線圈。黃/綠色為地線。將室內外機連接線中的黃/綠色地線安裝在燕發器的地線固定位置上，和電源輸人進線的“地線”相連。②安裝壓縮機引線和N線 首先將白線(壓縮機)穿入電流互感器的中間孔，再將插頭安裝在壓縮機繼電器端子上;然后將黑線(N)安裝在標有“N”的端子上，和電源進線“N”直接相連。

說明:由于室外風機和四通閥線圈插頭的引線在室內機部分較短，只有在主板安裝到電控盒卡槽后，才能安裝連接線的插頭。

4.安裝環溫和管溫傳感器插頭 ①插座標識室內機共設有環溫和管沮傳感器2個元件，使用獨立的插頭。室內機主板弱電區域環溫傳感器標識為room,管溫傳感器標識為pipe。②安裝插頭 將環溫傳感器插頭安裝在標有“room”的插座上，將管溫傳感器插頭安裝在標有“pipe”的插座上。2個傳感器插頭不一樣，插反時插不進去。

5.安裝變壓器插頭 ①插座標識變壓器共有2個插頭，大插頭為一次繞組.小插頭為二次繞組。室內機主板上一次繞組插座標有“TRANS-IN"，位于強電區域;二次繞組插座標有"TRANS"，位于弱電區域。②安裝插頭 將變壓器二次繞組插頭插在標有“TRANS”的插座上，將一次繞組插頭插在標有"TRANS-IN”的插座上。
