交流接觸器與中間繼電器交流接觸器的作用是在按鈕或其他繼電器的控制下接通或斷開負載的主電路，供頻繁啟動和控制電動機或電器用。

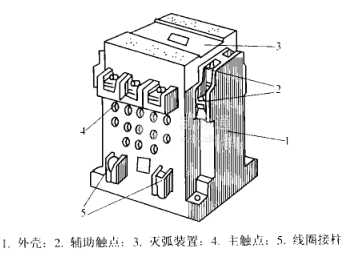

 交流接觸器的外形如圖4.7所示。其內部結構如圖4.8所示。它主要由電磁系統和觸頭弓成。電磁系統由吸引線圈，動、靜鐵心和彈簧組成。其觸點一般有三對主觸頭和四對輔助觸頭(兩對常開和兩對常閉)。主觸頭用來控制電動機的三相電源，和輔助觸頭接在控制電路中。交流接觸器的工作原理如圖4.8所示。

當吸引線圈接入額定電壓后產生磁場，動鐵心在磁力吸引下，克服彈簧的張力，將動鐵心吸合，動鐵心帶著動觸頭下移與靜觸頭接觸，使開的主觸頭與輔助常開觸頭閉合,主電路被接通。在靜鐵心的兩側扼鐵上嵌入銅制的短路環，它的作用是當交流電流過零時產生自感磁場，以保持鐵心的吸合狀態。

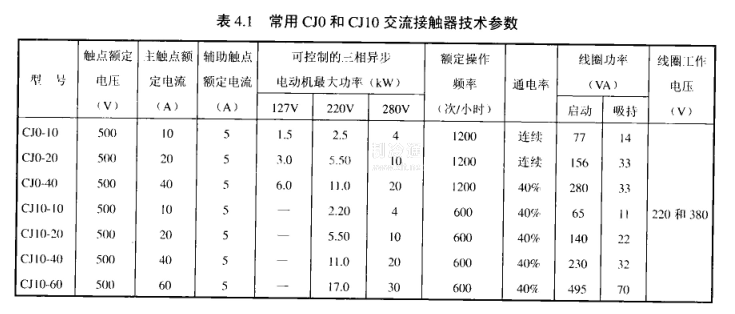

冷藏箱(柜)和空調器等小型制冷設備中常用的交流接觸器有CJO和CJ10兩類，它們的技術參數如表4.1所示。
