誘導式空調系統，是把空氣的集中處理和局部處理結合起來的混合式空調系統中的一種形式，這種系統在一定程度上兼有集中式和局部式空調系統的優點。

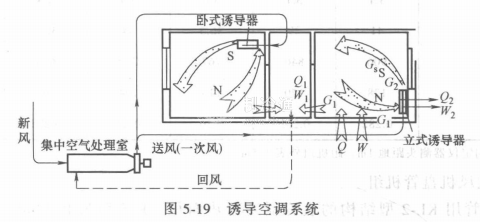

圖5-19所示為誘導空調系統的示意圖。圖中新風〔也叫初次風)經集中式空調系統處理后，由風機送入誘導器。經誘導器的噴嘴高速噴出，在射流群附近產生負壓(卷吸作用)，將室內狀態的二次風誘入，兩種不同的空氣狀態于混合段中混合，達到送風狀態，送入房間。

誘導器是一種利用集中式空調機送來的初次風(或稱一次風)作為誘導動力，就地吸入室內回風(或稱二次風)加以局部處理的設備。

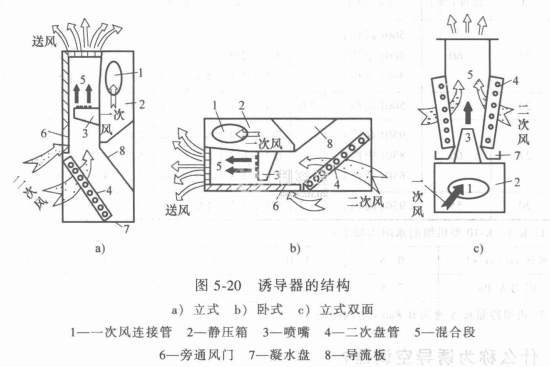

誘導器是誘導系統的末端裝置和重要組成部分。它由外殼、熱交換蒂(盤管)和誘導空氣的部件(包括一次風連接管、靜壓箱、噴嘴等)組成，如圖5-20所示。誘導器的盤管可以是一個，也可以是兩個(一個冷盤管、一個熱盤管)。工程上也使用不帶盤管的誘導器，稱為簡易誘導器。

誘導器中的噴嘴是用塑料或橡膠模壓而成，形狀為階梯形。換熱器是由銅管申鋁片或鋁管申鋁片制成的冷卻或加熱盤管。誘導器的靜壓箱和混合室間內壁均貼上聚氨酯泡沫塑料作為吸聲材料。用來消減風機和風道中產生的部分嗓聲和初次風經過噴嘴產生的噪聲。

衡量誘導器工作能力的一項主要指標是誘導比n，計算式為：

誘導比n值越大，說明誘導器的誘導能力越強，被誘人的室內回風量也就越多，一般空調系統所用的新風量占總風量的10%~20%，室內回風量大多在80%以上，所以通常希望誘導比能達到4，目前國產誘導器的誘導比一般為2.5~3.0。
