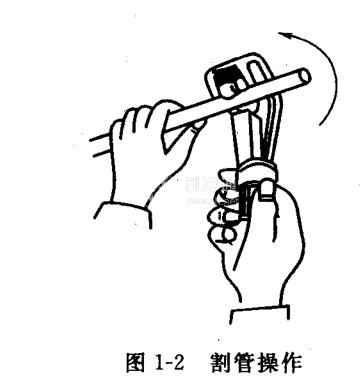

①割刀。割刀也稱為割管器，是專門切斷紫銅管、鋁管等金屬的工具。割刀的構造如圖1-1所示。切割時，將銅管放在割刀的滾輪與割輪之間，緩慢旋動調整轉柄至刀刃碰到管壁上，用‘手捏緊管子，另一手捏緊調整轉柄，使整個割刀繞管子逆時針旋轉。每轉一圈，將調整轉柄旋進1/4圈，直至切斷，如圖1-2所示。切斷后要用擴口鉸刀除去管子表面的毛刺，并用銼刀銼光滑切割表面。

    毛細管的切斷要用專門的毛細管鉗，或用銳利的剪刀夾住毛細管來回轉動劃出裂痕，然后用手輕輕地折斷。

    割管操作時，注意要將割輪與銅管垂直夾住，不要歪扭或側向扭動，也不要進刀過快，以免造成縮口和切口不平，管口應向下傾斜。去除毛刺時，不要損壞銅管內表面，并應完全清除銅管里的碎屑。

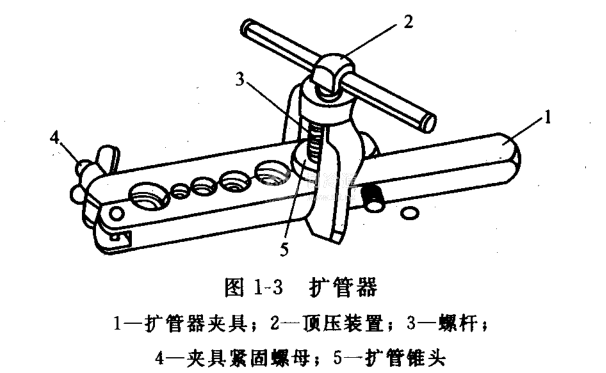

②擴管器。擴管器又稱為脹管器。主要用來制作銅管的喇叭口和杯形口。喇叭口用于螺紋接頭或不適于對插接口時的連接，目的是保證接口部位的密封性和強度。杯形口則在兩個直徑相同銅管連接，一個管插人另一個管內時使用。擴管器的結構如圖1-3所示。

    擴管器的夾具分成對稱的兩半，夾具的一端使用銷子連接，另一端用緊固螺母和螺栓緊固。兩半對合后形成的孔按不同的管徑制成螺紋狀，目的是便于更好地夾緊銅管。孔的上口制成60°的倒角，以利于擴出適宜的喇叭口。

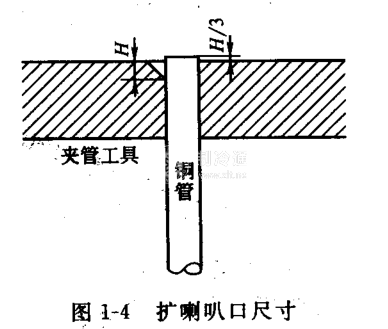

擴喇叭口操作時將已退火且已割平的管除去毛刺與飛邊后，放人直徑與管徑相同的孔中，管口朝向喇叭面，銅管露出喇叭口深度的1/3(見圖1-4)然后將工具旋緊，用頂壓器的錐形支頭壓在管口上，緩慢旋緊螺桿，擴成喇叭形狀。其接觸面不應有裂口和麻點，以防密封不嚴。

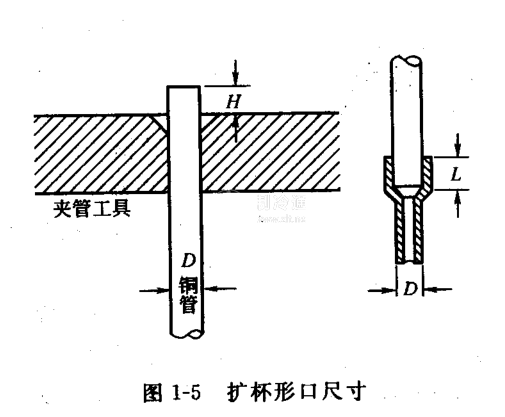

擴杯形口時，將銅管夾于相同直徑的口內，銅管露出高為H,需稍大于直徑Dl~ 2mm，將沖頭上涂上一層冷凍機油并插入管內，用鐵錘或木錘敲擊后，必須輕微轉動沖頭，沖孔時要注意，沖頭要垂直，不要用力過猛。沖出杯形口的長度L等于銅管直徑D，如圖1-5所示。

    ③封口鉗。封口鉗主要在電冰箱、空調等修理測試符合要求后封閉修理管口時使用。其外形結構如圖1-6所示，其中圖1-6(a)所示的是封夾ф4mm左右銅管的封口鉗，直徑較大或壓力較高時，多使用圖1-6 (b)中所示的封口鉗。

④彎管器。彎管器是彎曲銅管的專用工具。彎管器的構造和使用方法如圖1-7所示。彎管時將退火的銅管放入帶導槽的固定輪與固定桿之間，然后用活動桿的導槽導住銅管，用固定桿緊固住銅管，手握活動桿手柄順時針方向平穩轉動。這樣，銅管便在導槽內被彎曲成特定的形狀。操作時用力要均勻，避免出現死彎或裂紋。
