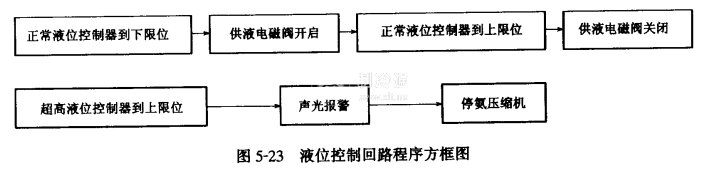

液位回路制冷自控程序方框圖，如圖5-23所示。

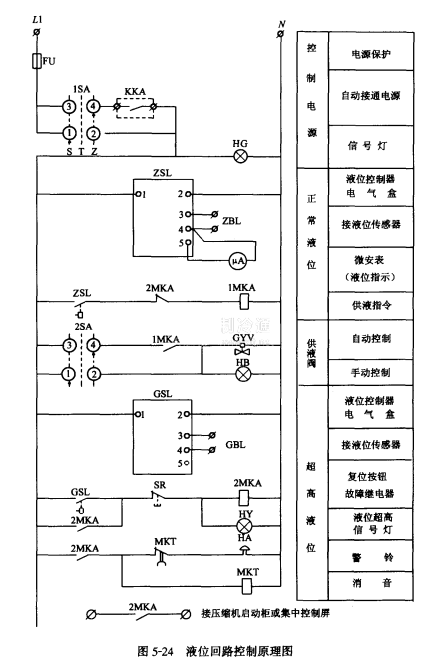

液位回路的電氣控制原理如圖5-24所示。供液電磁閥有自動和手動兩種控制方式。將選擇開關1SA和2SA轉到自動位置，液位控制回路納入冷庫自控系統。KKA接點閉合(引自集中控制屏降溫指令)。接通電源，綠色電源信號燈HG亮，此時，正常液位控制器ZSL的電氣盒、ZBL閥體和超高液位控制器GSL的電氣盒、GBL閥體，即通電工作。

當液位低于ZBL的下限位，1MKA中間繼電器得電.1MKA常開觸點吸合接通GYV供液電磁閥線圈，閥口開啟向容器供液，同時黃色供液信號燈HY亮。當液位到達1ZBL的上限位(正常液位),1 MKA中間繼電器失電，GYV供液電磁閥線圈失電，閥口關閉停止供液，信號燈HY熄滅。

 如果遇到制冷系統或自控元件發生故障，容器內液位不斷上升達到超高液位GBL的上限位時，2MKA中間繼電器得電，發出聲光報警，紅色故障信號燈HR亮，HA電鈴響。同時指令氨壓縮機立即停車。以防止氨液進人氨壓縮機。

當液位超高故障排除后，可按SR復位按鈕。消除液位超高信號，恢復機器設備正常運。

故障電鈴HA音響，延時10s自動消音，時間繼電器MKT在120s內可調。

接在正常液位控制器電氣盒上的微安表，安裝在控制箱門上，顯示正常液位上下范圍內的液位。從微安表的指針可以看出和ZBL閥體內的浮球工作情況。指針移動表明浮球作相應浮動，指針在400μA以內不動，說明浮球卡住。指針在500μA端頭不動，說明浮球室線圈損壞。
