臥式冷凝器的冷凝壓力自動調節方式與立式冷凝器相同，但在小型制冷裝置中，常用水量調節閥來控制冷凝器的進水量，用以調節冷凝壓力。水量調節閥有壓力和溫度兩種控制方式。
采用受壓力控制的水量調節閥

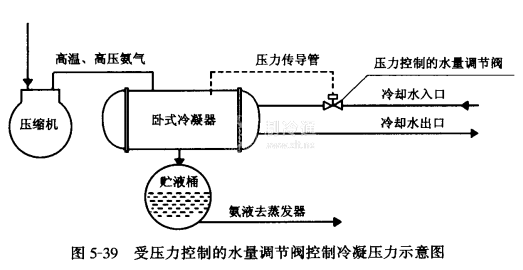

受壓力控制的水量調節閥為直接作用式。如圖5-39所示，水量調節閥上帶有壓力控制裝置，壓力控制裝置的毛細管(壓力傳感器)插入冷凝器內的上部空間，以感受冷凝壓力的變化。當冷凝器運行過程中，由于水量不足而使冷凝壓力升高，高于設定值時，水量調節閥上壓力控制裝置的氣箱內波紋管被壓縮，通過頂桿開大閥門，增大冷卻水進水量，使冷凝壓力降低到正常范圍，反之，如若由于水盆增大，而使冷凝壓力下降，則水量調節閥關小，減少冷卻水進水最，保證了冷凝壓力穩定在設定值范圍內。
采用溫度控制水量調節閥

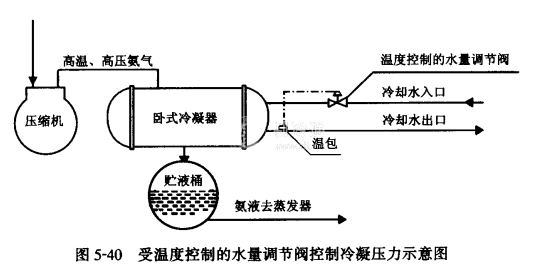

受溫度控制的水量調節閥，如圖5-40所示，水量調節閥上的感溫系統的溫包(溫度傳感器)安裝在冷凝器的出水管上，接受冷卻水溫度信號，當被測部位溫度升高，溫包傳進熱量，感溫系統內壓力相應上升，當壓力達到設定值時，波紋管被壓縮，通過頂桿開大閥門，增大冷卻水進水量，使冷凝壓力降低到正常范圍，其余動作原理與壓力控制的水量調節閥基本相同。
