氣調庫自動控制的設備——催化燃燒降氧機控制原理

   2020-04-07 和平2941

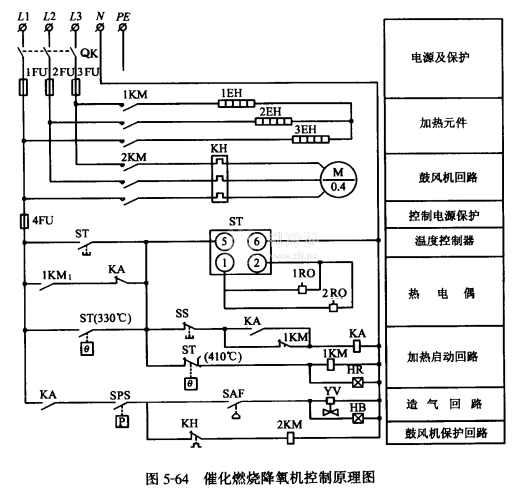

核心提示:圖5-64是CR-20型催化燃燒降氧機控制原理圖。操作順序如下:

5-64CR-20型催化燒降氧機控制原理圖。操作順序如下:

A.接通電源開關QK;

B.按下SF啟動按鈕.1KM接觸器線圈得電,其主觸點閉合,加熱元件1-3EH接通。同時IKM,輔助觸點閉合自鎖,使加熱元件和沮度控制器ST回路保持連續通電工作,催化然燒反應器的底部開始預熱,同時紅色信號燈HR點亮;

C.經IRO溫度傳感器檢測溫度達到330℃后,SI,常開觸點閉合,進一步加熱;當溫度達到410℃后,ST常閉觸點斷開,1KM接觸器線圈失電,切斷加熱元件電路,停止加熱;

D.1 KM接觸器線圈失電,I K-M常閉觸點通電,中間繼電器線圈KA得電,KA常開觸點閉合自鎖;



E.中間繼電器KA常開觸點閉合,2KM接觸器線圈得電.其主觸點閉合,若水流壓力開關也是閉合的,鼓風機就啟動運行。當鼓風機投入運行時,如果庫氣流開關是閉合的,燃料氣電磁閥通電開啟,催化燃燒降氧機開始造氣。藍色信號燈HB點亮;

F.當溫度低于410℃時,溫度控制器ST常閉觸點接通,又開始加熱,通過ST的通斷,使反應器內的溫度始終保持在410;

G.如果系統不造氣,其原因是: a. SAF庫氣流開關沒有閉合; b. SPS水壓力開關沒有閉合; c.沒有提供燃料。
