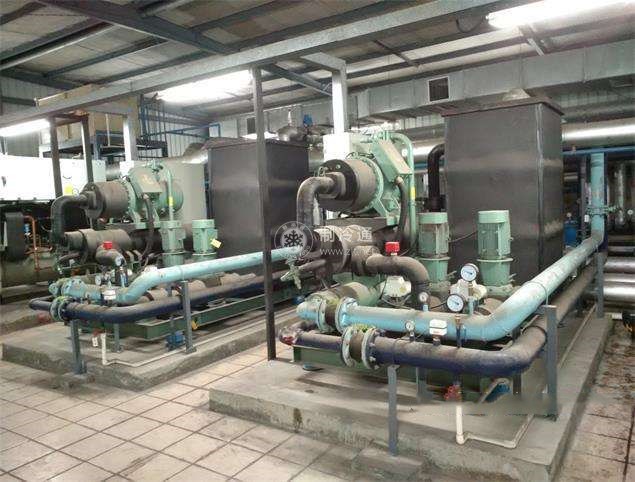

空調制冷站的設備布置和管道連接，應符合工藝流程，流向應通暢，連接管路要短，便于安裝，便于操作管理，并應留有適當?shù)脑O備部件拆卸檢修所需要的空間。盡可能使設備安裝緊湊，并充分利用機房的空間，節約建筑面積。降低建筑費用。管路布置應力求簡單、符合工藝流程、縮短管線、減少部件，以達到減少阻力、泄漏及降低材料消耗的目的。設備及輔助設備(泵、集水器、分水器等)之問的連接管道應盡從短而平直，便于安裝，制冷設備間的距離應符合要求。

按照《民用建筑供暖通風與空氣調節設計規范》第8. 10.2條的規定，機房內設備布置，應符合以下要求:

①機組與墻之間的凈距離不小于1m，與配電柜的距離不小于1. 5m;②機組與機組或其他設備之間的凈距離不小于1. 2m;③留有不小于蒸發器、冷凝器或低溫發生器長度的維修距離；④機組與其上方管道、煙道或電纜橋架的凈距離不宜小于1m；⑤機房主要通道的寬度不小于1. 5m。

電動式冷水機組突出部分到配電盤的通道寬度，不應小于1. 5m，多臺冷水機組之間的距離應為1.5~2m(控制盤在側面時應大些，控制盤在端部距離應小些)。其蒸發器、冷凝器的一端應留有足夠的檢修空間，確定前應充分熟悉所選冷水機組的技術資料，其長度按各廠家要求確定。

布置冷水機組時，溫度計、壓力表及其他測量儀表應設置在便于觀察的地方，閥門高度一般離地1. 2~1. 5m，高于此高度，應設工作平臺。在機房內布置設備時，應同時考慮設備的隔振、降噪，設備、管道和附件的防腐、保溫等要求。

管路布置應便于裝設支架，一般管路應盡可能沿墻、柱、梁布置，而且應便于維修。不影響室內采光、通風及門窗的啟閉。管道的敷設高度應符合要求，機房內架空管道通過人行道時，安裝高度應大于2m。

制冷機房設備布置應與機房通風系統、消防系統和電氣系統等統籌考慮。
