為了防止壓縮機排出的潤滑油大量進入系統，一般在壓縮機和冷凝器之間設置潤滑油分離器，簡稱油分離器。日前，比較常用的油分離器有離心式、填料式、過濾式等形式。

(1)離心式油分離器。在分離器的內部焊有螺旋狀的導向葉片，并在器內中間進氣管的底部裝設有多孔擋液板。壓縮機的排氣進人分離器后，沿導向葉片呈螺旋狀運動。由于離心力的作用，其中攜帶的潤滑油被甩至筒體內壁，并沿筒壁流到分離器底部，而蒸氣則經多孔擋液板再次分油后，從出氣管排出。有的離心式油分離器外部還設有水套，用水來冷卻，其目的是提高分離油的效率。

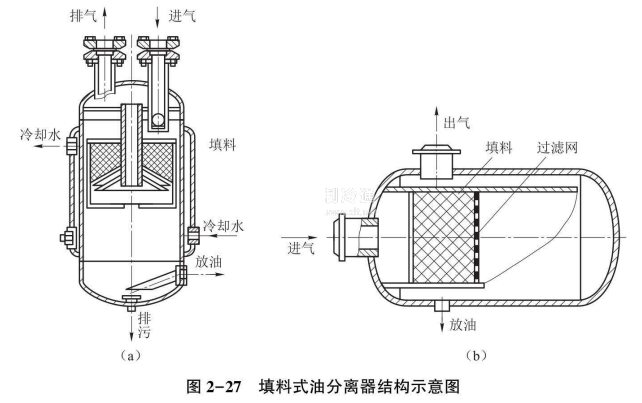

(2)填料式油分離器。圖2-27所示為填料式油分離器的結構。在分離器中有一層填料，填料可用不銹鋼絲、陶瓷環或金屬切屑等，其分離效果以不銹鋼絲為最佳。制冷劑蒸氣通過油分離器的填料層后，把潤滑油分離出來，分離器內的蒸氣流速應在0.5m/s以下。填料式油分離器也可以臥式安裝。填料式油分離器的效率較高，但是阻力較大。

(3)過濾式油分離器。目前在氟利昂制冷系統中，常使用這種油分離器。工作時高壓蒸氣由進氣管上部進入，經濾網減速、過濾后，從側面出氣管排出。蒸氣中攜帶的部分潤滑油被分離出來，落入筒體的下部。這種油分離器的回油管和壓縮機的曲軸箱連接。當器內積聚的潤滑油足夠使浮球閥開啟時，潤滑油就被壓人壓縮機的曲軸箱中。當油面逐漸下降到使浮球下落到一定位置時，則浮球閥關閉。正常運行時，由于浮球閥的斷續工作，使得回油管時冷時熱，即同油時管子熱，停止回油時管子就冷。如果回油管一直冷或一直熱，說明浮球閥已經失靈，必須進行檢修，檢修時可使用手動回油閥進行回油操作。
