冷庫制冷系統中的控制保護元件_壓力繼電器的工作原理

   2020-07-14 和平4151
核心提示:該繼電器的高低壓氣箱各有一個接口,分別通過接管與制冷壓縮機的吸氣腔和排氣腔連接,兩氣箱接收到異常壓力信號后產生位移,通過頂桿直接與彈簧的彈力聯合作用,使杠桿分別推動各自的微動開關,切斷壓縮機電源,保護性停機。

該繼電器的高低壓氣箱各有一個接口,分別通過接管與制冷壓縮機的吸氣腔和排氣腔連接,兩氣箱接收到異常壓力信號后產生位移,通過頂桿直接與彈簧的彈力聯合作用,使杠桿分別推動各自的微動開關,切斷壓縮機電源,保護性停機。

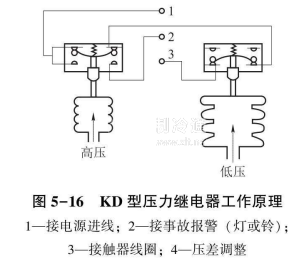

具體工作過程如圖5-16所示,當吸氣腔內的壓力低于低壓繼電器的保護調定值時,低壓微動開關彈簧的彈力大于氣箱傳動桿的頂力,將傳動桿向氣箱方向推進,碟形簧片因中間受到向下的壓力而變形,四周向上翹起,使微動開關的下部兩個觸點分離,從而切斷壓縮機電機電源而停機,同時接通報警器電源報警。

當?shù)蛪憾藟毫厣礁哂谡{(diào)定值后,自動接通壓縮機電機的工作電源,同時解除報警。當排氣腔內的壓力大于高壓繼電器的保護調定值時,氣箱頂力大于高壓微動開關彈簧的彈力,將傳動桿向碟形簧片方向推進,碟形簧片因中間受到向上的壓力變形,四周向下彎曲,使微動開關的上部兩個觸點分離,從而切斷壓縮機電機電源而停機,同時接通報警器電源報警。當高壓端壓力回降到低于調定值后,又自動接通壓縮機電機的工作電源,同時解除報警。
