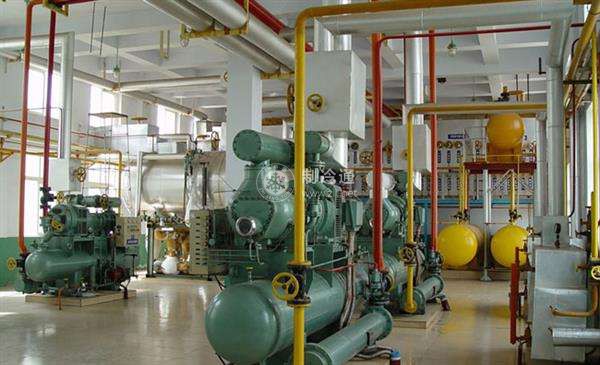

1.壓縮機

    壓縮機的指示儀表應面向主要操作走道，兩臺壓縮機突出部位之間的間距應不小于lm，并有抽出曲軸的可能性。在決定每一臺壓縮機所占用的平面面積時，應以機體最大凸出部分為準，而不能以基礎外形尺寸為準。此外還應包括電動機的啟動設備以及汽缸冷卻水上水管和排水漏斗所占去的位置。排水漏斗應緊靠壓縮機基礎的外露部分，以免防礙操作。

    2.冷凝器

    冷凝器布置應符合有關各類冷凝器特性的要求。不論采用何種冷凝器，均應保證氨液能借重力流入高壓儲液器。殼管式冷凝器應留有清洗和更換管子的操作空間和位置。淋澆式、蒸發式冷凝器應布置在開敞而通風良好的地方，但應防止水滴隨風飄入機房和配電間。

    3.高壓儲液器

    高壓儲液器應靠近冷凝器，若布置在室外時應防止太陽直接照射。液位計應安排在易于觀察而又比較安全的地方。

    4.中間冷卻器

    中間冷卻器所占用的平面面積應包括液面控制裝置，如浮球閥或遙控液位計、電磁閥等所占的位置，基礎露出地面的高度不宜小于300mm。

中間冷卻器的位置宜靠近高壓級和低壓級壓縮機，可以布置在機房內或設備間內。

    5.氨油分離器

    洗滌式氨油分離器需要從冷凝器的出液管引進氨液，冷凝器出液管與氨油分離器進液管的相對高度差應不小于300mm，亦不宜過大。因此，洗滌式氨油分離器的位置與標高應滿足便于引進氨液和控制液位的要求。其他類型氨油分離器的標高可不受此限制。

    6.冷凝水泵和融霜水泵

    水泵都有較大的噪聲，會妨礙值班人員對壓縮機運行聲響的監聽。因此水泵應布里在單獨的房間內，不宜直接朝壓縮機間開門開窗，務必使其嗓聲不千擾對壓縮機運行聲響的監聽。
