為了制冷管道維修拆裝方便，管道之間可采用法蘭連接。此外，凡設備和閥門帶有法蘭者一律采用法蘭連接。法蘭盤采用Q235鋼制作，當工作溫度低于-20℃時，法蘭盤應選用16Mn鋼。法蘭盤表面應平整并相互平行，不得有裂紋，要求有良好的密封性，采用凹凸式密封面。

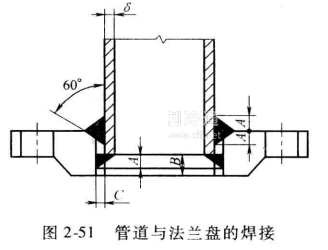

法蘭盤與管道裝配時，盤內孔與管道外壁的間隙不應超過2mm,管道插入法蘭盤內，管端與法蘭盤平面不能齊平，至少應留出5mm的跳離，但不得超過管壁厚的3mm。管道與法蘭盤的焊接如圖2-51所示。管道與法蘭盤采用雙面焊接，焊接時必須保持平直，其密封面與管道軸線的垂直偏差最大不允許超過0. 5mm。

兩片法蘭盤之間的密封，應用厚度為1.5~2. 5mm(根據法蘭盤凹槽深度選用)的石棉紙板作墊圈，其尺寸與法蘭盤密封面尺寸相同。紙板墊圈不得有開口或厚度不均等缺陷，每對法蘭盤之間只能用一個墊圈。墊圈放在法蘭盤上時，應在法蘭盤表面涂上一層潤滑脂。連接法蘭時，應使加墊圈后的法蘭盤保持平行，螺孔對齊，凹凸相配，然后插入連接螺栓，螺母處于同一側，應對稱地逐步擰緊螺母。擰緊后螺栓露出螺母的長度不應大于螺栓直徑的一半，但也不應少于兩個螺距。
