風冷熱泵型冷熱水機組與空氣一空氣式熱泵的主要區別在于室內側為水換熱器，用于提供冷水和熱水。

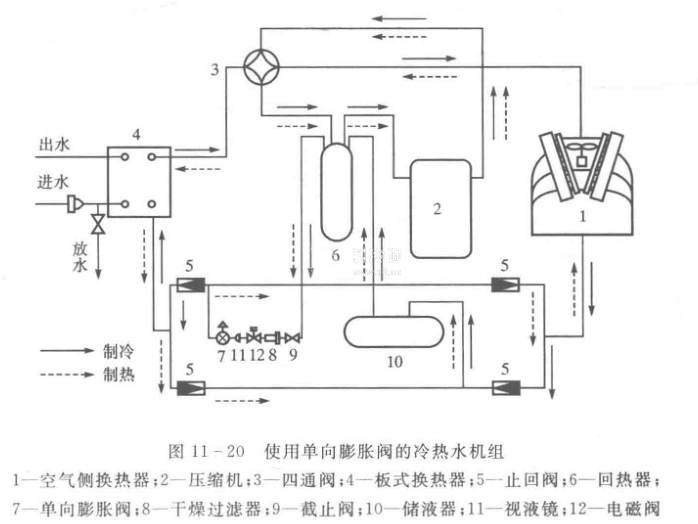

圖11一20所示的是使用全封閉往復式壓縮機的風冷熱泵冷熱水機組系統。提供冷水時(制冷工況)，從壓縮機2排出的制冷劑蒸氣沿實線箭頭經四通閥3進入空氣側換熱器1冷凝成液體，冷凝液通過止回閥5流入儲液器10，再進入回熱器6，在回熱器6中液體被低溫回氣過冷后進入單向膨脹閥7，節流降溫后在板式換熱器4中與進水熱交換，進水冷卻成所需的低溫水，供用戶使用。制冷劑吸熱蒸發，蒸氣經四通閥3與來自儲液器10的液體熱交換后進入壓縮機。提供熱水時(供熱工況)，制冷劑沿著虛線箭頭流動，從壓縮機2排出的高溫蒸氣通過四通閥3進入板式換熱器4，對進水加熱后，被冷凝成液體，液體經逆止閥3、儲液器10、回熱器6和單向膨脹閥，節流降溫后通過單向閥5進入空氣側換熱器1.吸收來自空氣的熱n成為蒸氣，蒸氣經四通閥3和回熱器6返回壓縮機2。在板式換熱器4中加熱產生的熱水(出水)供用戶使用。在供熱工況運行時，空氣側換熱器可能結霜，當霜層達到一定厚度時，系統自動轉變成制冷工況，進行除箱。
