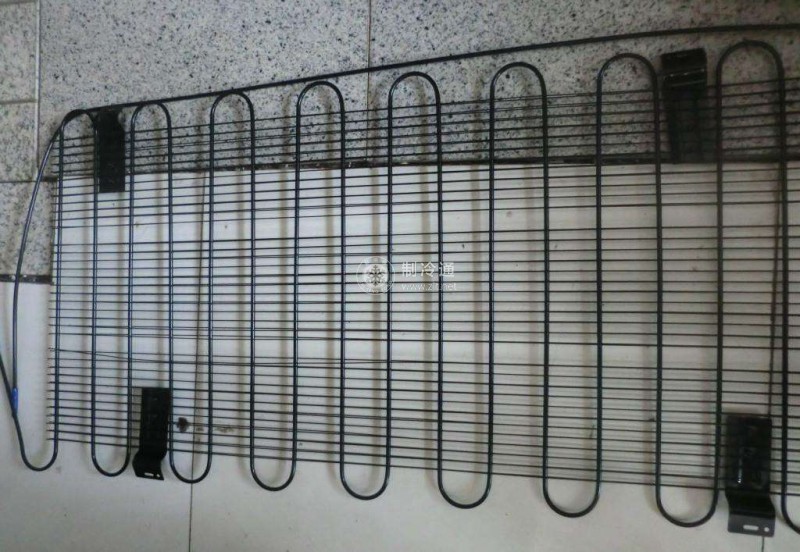

絲管式冷凝器由兩面焊有鋼絲的蛇形管組成，管子水平放置，鋼絲與管子相互垂直，并點焊在管子上。通常.冷凝管為邦迪管，即鋼卷焊鍍銅管。

設計參數

由于空氣自由對流換熱系數和輻換熱系數均很小。所以傳熱溫差很大。對于電冰箱等來說，可取空氣溫度ta =32℃、冷凝溫度tk=55℃。

冷凝管外徑db一般為4. 76-6. 35mm(即英制3/16-1/4")，鋼絲直徑df一般為1.3-2. 3mm,鋼絲在管外兩側交錯焊上。

對于絲管式冷凝器來說，鋼絲間距對換熱系數和換熱面積有很大影響。鋼絲間距大,則換熱情況好、換熱系數大，但單位管長的換熱面積小。鋼絲間距較小時，由于空氣與鋼絲間黏滯力的作用，且因為自然對流邊界層的波動相互干擾，流動發展的不充分,換熱系數較小，但單位管長的換熱面積較大。如鋼絲間距。等于鋼絲直徑dr，則鋼絲成為平板，換熱器成為板管式。因此，存在一個最佳鋼絲間距，使換熱系數與單位管長換熱面積的乘積最大。

根據工程經驗，最佳間距為5-7mm，一般可取為6mm。

管間距sf根據鋼絲直徑選取，而與管徑關系不大,一般可取為40~80mm，鋼絲直徑較大時取大值。
