壓力容器法蘭連接密封設計的壓緊面選擇

   2020-10-14 和平3179
核心提示:在中低壓力容器和管道中常用的法蘭壓緊面型式有平面型、凹凸面型和榫槽面型3種,如圖7一8所示。目前這些壓緊面的尺寸都有系列標準,設計時應根據有關法蘭標準進行選用。

壓緊面主要應根據工藝條件、密封口徑以及準備采用的墊片等進行選擇。壓緊面的幾何尺寸和表面加工的質量要求,必須與相應的墊片相配合。

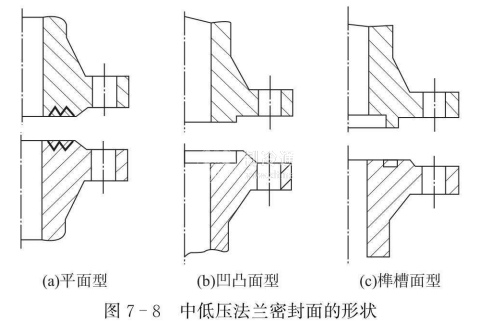

在中低壓力容器和管道中常用的法蘭壓緊面型式有平面型、凹凸面型和槽面型3種,如78所示。目前這些壓緊面的尺寸都有系列標準,設計時應根據有關法蘭標準進行選用。

(1)平面型密封面平而型壓緊面是一個光滑平面,有時在平面上車制2-3圈溝槽[78(a)]。這種密封結構簡單、加工方便、便于進行防腐襯里。但這種壓緊面與墊片接觸面積較大,預緊時墊片容易被擠到壓緊面兩側,不易壓緊,故所需壓緊力較大,密封性能較差。一般與平墊片或纏繞式墊片配合使用,適用于壓力不高、介質無毒、非易燃易爆場合,以及真空度<1X 10?Pa的真空系統。

(2)凹凸面型密封面這種壓緊面是由一個凸面和一個凹面相配合組成〔圖7-8(b)],在凹面放置墊片,其優點是便于對中,能防止軟質墊片被擠出,而且壓緊面比平面型密封面窄,較易密封。適用于易燃、易爆、有毒介質,公稱直徑DN≤800mm,公稱壓力PN≤1. 6-6. 4 MPa的法蘭連接。


(3)榫槽面型密封面這種壓緊面是由一個榫面和一個槽面相配合組成[7 - 8(c)]。墊片放在槽內。由于墊片較窄,又受槽的阻擋,不會被擠出,故比以上兩種壓緊面均易獲得更好的密封效果。而且,可以少受介質的沖刷和腐蝕,安裝時又便于對中而使墊片受力均勻。

墊片較窄,壓緊墊片所需螺栓力相應較小,壓力較高時。螺栓尺寸也不會太大。這種壓緊面的缺點是結構與制造都比較復雜,更換墊片也較費事。榫面部分容易碰壞,拆裝時要十分小心。

這種密封面適用于易燃、易爆、有毒介質以及壓力較高的重要場合,以及真空度>1 X10?Pa的真空系統。當PN≤20 MPa時,可用到DN = 800 mm,當壓力較小時,可用于直徑更大的場合。
