TOFD的A掃描信號通常包括以下幾種波:

(1)直通波。直通波為兩個探頭之間沿工件表面直線傳播的縱波，表示兩個探頭之間的最短路徑，即使探頭之間的金屬表面彎曲,它依然在兩探頭之間直線傳播。當探頭間距較大時，直通波可能非常微弱，甚至不能識別。由于TOFD信號在近表面區有較大的壓縮，因此這些區域的一些有用信號可能隱藏在直通波下，直通波的頻率比聲束中心的頻率低。

(2)缺陷衍射波。若被測工件中存在一個裂紋缺陷，則超聲波在缺陷上部和下部尖端都產生衍射信號，這兩個信號在直通波之后、底面反射波之前出現，而且信號強度一般比直通波要強，比底面回波弱。若缺陷高度較小，則這兩個信號可能會發生重疊，為了能很好地辨別這兩個信號，通常采取減小信號周期的方法。

(3)底面反射波。底面反射波的傳播距離較大，所以在直通波和缺陷衍射波之后出現。    (4)波形轉換信號以及底面橫波信號。TOFD檢測中，對這些信號一般不做定址和評價，但這些信號可以對評價缺陷性質有一定的幫助。

圖9一15是無缺陷工件TOFD檢測情況，A掃描圖中只有直通波和底面反射波信號波形。當波束從高阻抗介質中人射到低阻抗介質(例如，從鋼中人射到鋼/水界面或鋼/水界面反射到鋼中，在經過界面反射后變成以負向周期開始傳播、在碰到界面之前是以正向周期開始傳播)時，在界面反射的信號相位改變180°，波速在碰到界面之前是以正向周期開始傳播的，在經過界面反射后變成以負向周期開始傳播。

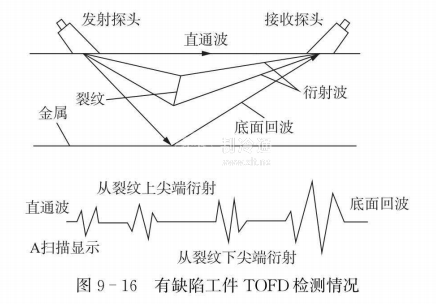

圖9一16是有缺陷工件TOFD檢測情況，A掃描信號中直通波，缺陷上、下尖端信號和底面反射波的波形圖,上尖端信號就像底而反射信號一樣，相位變化了180°。缺陷下尖端的衍射信號相位不發生改變，可以解釋為波束只是在缺陷底部環繞，沒有發生界面反射，如果上尖端信號相位從負向周期開始，與底面反射信一號相同，那么下尖端信號就是從正向周期開始，其相位與直通波信號相同。
