1.鹵素檢漏燈的結構

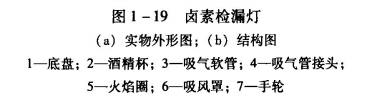

鹵素檢漏燈由座盤、酒精杯、吸氣軟管、吸氣管接頭、吸風罩、火焰圈、調節手輪等組成，其實物外形與結構如圖1一19所示。

2.鹵素?zé)魴z漏原理

當含有5%~10%氟利昂氣體的空氣與檢漏燈火焰接觸時，就會分解為氟、氯元素的氣體，而氯氣與燈內熾熱的銅火焰圈接觸時，便生成氯化銅氣體(Cu+Cl2=Cucl2 )，這時火焰的顏色就會由藍色變成綠色或紫色。泄漏量從微漏到嚴重泄漏，火焰的顏色相應地變化為:微綠→淺綠→深綠→紫綠色。

3.鹵素檢漏燈的使用方法

(1)旋下燈座底盤處螺釘塞，向酒精簡中基本加滿濃度為99%的乙醇或甲醇，然后再將底盤螺釘塞旋緊。

(2)先將手輪向右旋轉，關緊調節閥，然后向酒精杯中倒入一點乙醇或甲醇，點燃，對酒精筒中的酒精加熱，使其汽化壓力升高。

(3)當酒精杯內的酒精接近燒完時，將手輪向左轉，使手輪調節閥稍微松開，讓酒精蒸氣從噴嘴中噴出，并在噴嘴口立即燃燒。由于酒精蒸氣形成高速射流，在噴嘴區內形成低壓區，因此，與旁通孔相連的吸氣管便可吸入周圍空氣，進行檢漏了。

(4)將吸氣軟管靠近制冷系統，無泄漏時，檢燈的火焰呈淡藍色;如遇泄漏，火焰的顏色將會隨著泄漏量的不同，而變化成不同顏色。
