在制冷維修過(guò)程中，使用乙炔氣體作為可燃?xì)怏w和使用氧氣作為助燃?xì)怏w混合燃燒成生的火焰，稱(chēng)為氧一乙炔火焰。氧氣和乙炔氣體混合燃燒而發(fā)生的化學(xué)反應(yīng)式為

2C2H2+5O2→4CO2+2H2O

1.氣焊的火焰

氧一乙炔火焰是由氧氣和乙炔氣互相混合后燃燒而產(chǎn)生的,當(dāng)改變混合氣體中的氧氣和乙炔氣相互之間的比值關(guān)系時(shí)，其火焰的形狀、構(gòu)造、性質(zhì)也會(huì)隨之改變。根據(jù)氧氣和乙炔氣混合比例的不同，氣焊火焰可分為:氧化焰、中性焰、碳化焰三種。

焊接時(shí)火焰的大小可通過(guò)調(diào)節(jié)氧氣和乙炔氣閥進(jìn)行控制調(diào)節(jié)，得到氧化焰、中性焰或碳化焰。

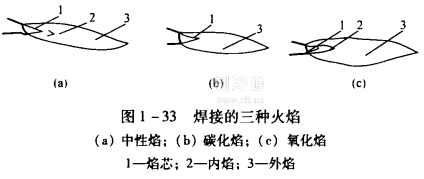

(1)中性焰。中性焰是由氧氣和乙炔按1~1.2:1的比例混合燃燒而形成的一種火焰，它由焰芯、內(nèi)焰和外焰三部分組成。內(nèi)焰是整個(gè)火焰中溫度最高的部分，在離焰芯末端3mm處沮度達(dá)到最大值，約為3050 - 3150℃ ,整個(gè)內(nèi)焰呈藍(lán)白色，有杏核狀的深藍(lán)色線條，如圖1一32 (a)所示。進(jìn)行制冷設(shè)備維修時(shí)，一般用內(nèi)焰進(jìn)行焊接，所以?xún)?nèi)焰又叫做焊接區(qū)。

1)根據(jù)測(cè)量，中性焰的溫度分布數(shù)據(jù)為:距焰芯末端3mm處:3150~3050℃;距焰芯末端4mm處:3050~2850℃;距焰芯末端4mm處:2850~2650℃ ;距焰芯末端25mm處:2650~2450℃。

2)中性焰的調(diào)節(jié)方法。點(diǎn)燃焊炬后，逐漸增加氧氣流量，火焰由長(zhǎng)變短，顏色由淡紅色變?yōu)樗{(lán)白色，當(dāng)焰芯、內(nèi)焰和外焰的輪廓相當(dāng)清楚時(shí)，就可以取得標(biāo)準(zhǔn)的中性焰。

(2)碳化焰。碳化焰是氧與乙炔的比值小于1的比例混合燃燒而形成的一種火焰。三層火焰之間無(wú)明顯輪廓，火焰最高溫度為2700~3000℃碳化焰的焰芯呈藍(lán)白色，似圓錐，如圖1 - 33(b)所示。內(nèi)焰為淡白色，其長(zhǎng)度為焰芯的2~3倍，外焰呈橙黃色。當(dāng)乙炔量過(guò)多時(shí)，火焰尖部冒黑煙。

碳化焰的調(diào)節(jié)方法為:在中性焰的基礎(chǔ)上，增加乙炔氣的流量或減少氧氣的流量，使火焰由短變長(zhǎng)，顏色由藍(lán)白色變成橙黃色時(shí)，即可得到碳化焰。

(3)氧化焰。氧化焰是氧與乙炔的比值大于1.2的比例時(shí)混合燃燒而形成的一種火焰。由于此種火焰氧氣的供應(yīng)量較多，整個(gè)火焰氧化反應(yīng)劇烈，而火焰各個(gè)部分的距離都縮短了，內(nèi)焰和外焰之間沒(méi)有明顯的輪廓，如圖1一33 (c)所示。氧化焰的焰芯呈青白色，并且短而尖，外焰也較短，略帶淡紫色，整個(gè)火焰較直，燃燒時(shí)會(huì)發(fā)出“嘶嘶”的響聲。氧化焰的最高溫度可達(dá)3500℃。

2.氣焊火焰的調(diào)節(jié)方法

氧化焰的調(diào)節(jié)方法為:在中性焰的基礎(chǔ)上逐漸增加氧氣的流量，使火焰的長(zhǎng)度變短、變直，并且發(fā)出“嘶嘶”的響聲時(shí)即可得到氧化焰。
