電熱冷型窗式空調器的典型電路

   2020-10-26 和平2979
核心提示:電熱型空調器的電路圖如圖2一12所示。電熱型空調器以往大都采用由選擇開關、繼電器一接觸器組成的控制電路,就各部分控制電路進行分析。

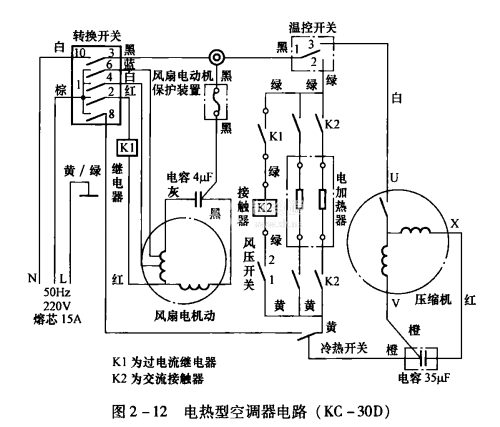

電熱型空調器的電路圖如圖212所示。電熱型空調器以往大都采用由選擇開關、繼電器一接觸器組成的控制電路,就各部分控制電路進行分析。

1.風扇電動機控制回路

由圖212可以看出,電源LN、轉換開關(XK1)、風扇電動機、起動電容(45F)、風扇電動機保護裝置、繼電器KI等構成為一個轉換開關直接控制的電路,電動機轉速的高低取決于運轉繞組上的電壓。

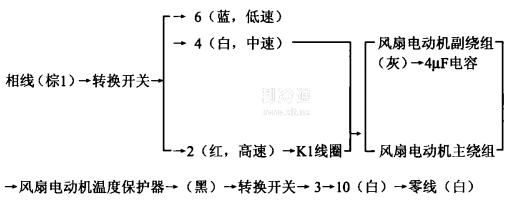

當轉換開關1-2接通時,風機高速抽頭得電,風機高速運轉;開關1 -4接通時,風機中速運轉;轉換開關1-6接通時,風機低速運轉。轉換開關在制冷、制熱、風機工作擋位時,接點10-3呈閉合狀態。KI為電流繼電器。


2.制冷時壓縮機供電回路

制冷時,壓縮機供電回路也是一個簡單的轉換開關控制電路,其特點是回路上多了一個調溫開關,一個冷熱切換開關。

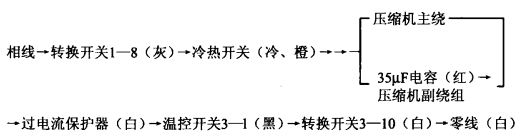

當轉換開關在制冷位置時,轉換開關接點10-3, 1-8接通,只要冷熱開關處于“冷”位置,調溫開關接點1-3接通(溫度高于設定值時),則壓縮機得電工作。當溫度達到設定值時,調溫開關接點1-3自動斷開,壓縮機失電停機。冷熱開關是個切換開關,打在制熱擋時,切斷壓縮機相線控制回路,壓縮機不工作。

當轉換開關在高冷時,風機處于高速。轉換開關在中冷、低冷時,則風機相應處于中速、低速。

3.制熱控制回路

制熱電路既是一個開關電路,又是一個典型的繼電器一接觸器控制電路。整個電路可分為主回路和控制回路兩部分。

1)主回路。當轉換開關處于制熱位置,冷熱開關處于熱擋,調溫開關1-2點接通時,220V電源即送入支流接觸器K2的電源輸入端。

當接觸器線圈K2得電時,動合觸點K2閉合.電加熱器得電制熱。

2)控制回路。接觸器K2線圈的供電回路為控制回路。要使接觸器K2得電,此控制電路需滿足兩個條件:①電流繼電器K1動合接點閉合;②風壓開關接點12閉合。只有風機在高速運轉時才能滿足這兩個條件,從而起到保護作用。
