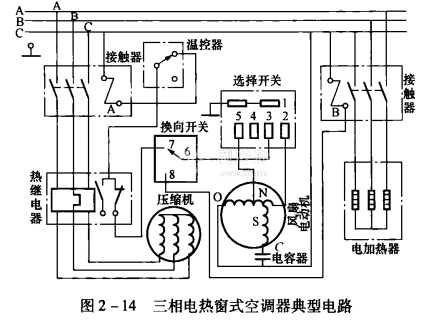

使用三相電作為電源的電熱窗式空調器典型電路如圖2一14所示。
電路的工作原理為:制冷時，先將選擇開關置于弱風或強風位置，再將換向開關置于制冷位置。此時風扇電動機的C相得到供電。其工作過程是:電源C相→風扇電動機起動電容器→風扇電動機起動繞組C-N→選擇開關2-1→地，完成向風扇電動機低速繞組供電起動電源回路;或由電動機起動電容器→起動繞組→N-S-C→選擇開關5-1→地，完成向風扇電動機高速繞組供電起動電源回路。
另一路為:電源C相→風扇電動機運行繞組A-S-N→選擇開關2-1→地，完成向風扇電動機低速繞組供電起動電源回路;或由電動機運行繞組A-S→選擇開關5-1→地，完成向風扇電動機高速繞組供電起動電源回路。
制冷時，當風扇電動機運轉進入正常狀態之后，再將選擇開關置于強冷或弱冷位置，并將選擇開關1-2和1-3接通，換向開關6 -7接通，使負責向壓縮機電動機聯電的交流接觸器吸合，壓縮機開始制冷運行，當溫度達到設置要求后，溫控器斷開，停止壓縮機的運行。待溫度回升后，溫度控制器再次接通觸點，恢復壓縮機運行。
制熱時，現將換向開關調整到制熱位置，使換向開關內的觸點6-8接通，之后將選擇開關調整到強風或弱風狀態，風扇電動機運行，交流接觸器吸合，向加熱器供電，空調器向室內供熱。當溫度達到設置要求后，溫控器斷開加熱器交流接觸器的電路，停止加熱器的工作;待溫度降低后，溫度控制器再次接通觸點，回復加熱器工作。
