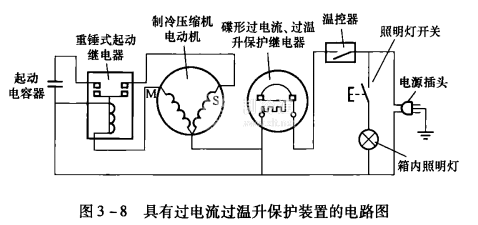

具有過電流、過溫升保護的直冷式單門電冰箱電路如圖3一8所示。電路由壓縮機電動機、重錘式起動繼電器和碟形過載保護器等組成起動保護電路;由溫控器、門燈及門燈開關構成溫控和照明電路。

其工作過程是:在電冰箱接通電源時，溫控器處于接通狀態，起動繼電器起動觸點處于斷開狀態，電流經碟形過載保護器、電動機運行繞組、起動繼電器的電流線圈形成回路;由于此時電動機定子繞組中不能形成旋轉磁場，因此電動機不能轉動，電流急增至額定值的5一6倍，于是起動繼電器的電流線圈中產生了較強的磁場力，吸動重錘帶動T形架上移，使起動觸點接通，電流進入起動繞組中，在定子中產生旋轉磁場，電動機開始運轉。隨著電動機轉速的提高，起動電流下降，當電動機轉速達到額定轉速的50%左右時，起動繼電器電流線圈中的電流值小于釋放電流，此時的磁場力不足以再吸引重錘，在重力作用下，重錘帶動T形架下落，將起動繼電器的觸點斷開，電動機進入正常運轉。

當電動機在起動或運行過程中，電路出現過載或壓縮機因某種原因造成機殼溫升過高時，緊貼在壓縮機外殼上的碟形過電流、過溫升保護器中的電熱絲發熱，雙金屬片在電熱絲熱量或外殼熱量的作用下，發生彎曲變形，達到一定程度后跳起，切斷電路，對壓縮機進行過電流、過溫升保護，以免造成壓縮機電動機燒毀。
