常用的回轉式壓縮機——滑片壓縮機

   2021-01-05 和平2739
核心提示:滑片壓縮機由于其結構特點為重最輕,尺寸小,特別適用于運輸用冷凍機。

滑片壓縮機由于其結構特點為重最輕,尺寸小,特別適用于運輸用冷凍機。小型壓縮機范圍為2~40kW的單級機種,在排氣飽和溫度60℃條件下,其吸氣飽和溫度范圍為-40~70℃。如采用二級壓縮用于低溫,吸氣飽和溫度可達-50℃。 目前采用的制冷劑有R22R404AR717。

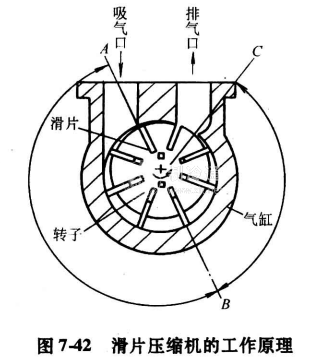

滑片壓縮機有一個與氣缸圓柱面偏心安裝的轉子,轉子上設有徑向槽和可在其中滑動的滑片,氣缸兩側端蓋與轉子、滑片間只有很小的間隙。當轉子旋轉時,滑片在離心力的作用下,使滑片端面緊貼在氣缸內壁上,從而達到密封的目的。圖7-42是一具有8個滑片的滑片壓縮機的工作原理圖。


隨轉子的旋轉,滑片由A逆時鐘方向運動,使之與其后滑片及氣缸壁所圍成的小室容積不斷擴大,氣體被吸人小室內。當滑片轉到B點時,小室容積達到最大值,并與吸氣口隔開,吸氣結束,此時小室的容積即為吸氣容積,由AB即為吸氣過程。當轉子繼續轉動,小室容積不斷縮小,其內氣體壓力不斷升高,直至滑片頂端到達C位置。當滑片回到A點時,排氣結束,小室容積達到最小值。轉子繼續旋轉,小室容積又開始增大,待殘留在該最小容積中的高壓氣體膨脹降版后,又開始吸氣。如果滑片數為z片,則轉子每旋轉一周,依次有z個小室分別進行吸氣一壓縮一排氣一膨脹過程。

滑片壓縮機具有以下特點:

1)可以具有一大流通截面接管與系統的吸氣管進相連。

2)氣缸周邊側面上可以開有大流通截面的吸氣口。

3)余隙容積很小。

4)具有一固定的內壓比,即最高壓力與吸氣壓力之比,這是因為其最大吸氣容積和壓縮終了的最小容積之比—內容積比是一定值。

內壓力比可從以下關系式進行計算:

目前生產的壓縮機是油浸式開啟型的,需要配置一油分離器,在高蒸發溫度和直接蒸發的應用場合,僅用一個單級油分離器不會對回油造成困難。在低溫系統、氨系統和滿液式蒸發器系統中,一般需用二級油分離器來分離潤滑油。
