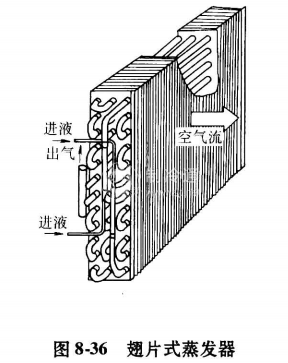

翅片式蒸發器如圖8-36所示,它一般用于小型空調制冷系統。液體制冷劑不斷從蒸發器周圍吸收熱量,在管內蒸發汽化,使周圍空氣不斷降溫,從而達到空調制冷目的。在熱泵系統中,翅片式蒸發器也可轉換成冷凝器。

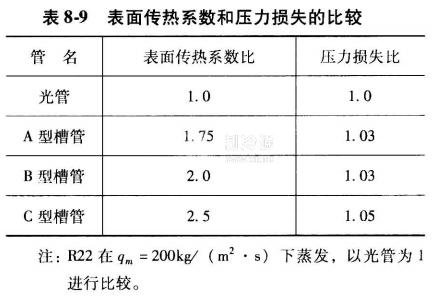

翅片式蒸發器所用的傳熱管、翅片和強制對流空氣冷卻式冷凝器相同,當R22在3種不同槽形內螺紋管內蒸發時,表面?zhèn)鳠嵯禂?shù)和壓力損失的比較見表8-9。
由上表可見。R22在管內蒸發時,C型楷內螺紋管的表面?zhèn)鳠嵯禂?shù)最高,其表面?zhèn)鳠嵯禂?shù)比A型、B型管要提高50%以上,而壓力損失僅增加2%。

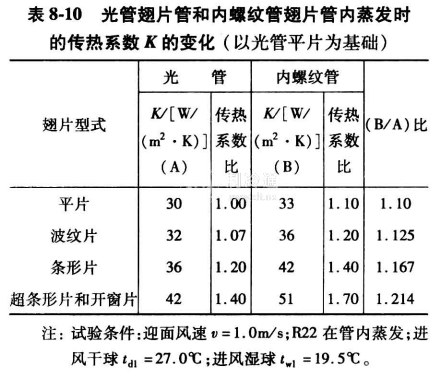

用高效內螺紋管和高效翅片組合后,使翅片式蒸發器的總傳熱系數大為提高。表8-10列出在光管翅片管和內螺紋管翅片管內蒸發時的傳熱系數變化。由表可見,采用高效翅片時,用內螺紋管代替光管,可提高傳熱系數20%以上,比光管平翅片的傳熱系數提高70%。

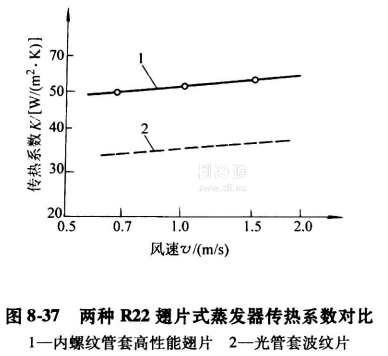

圖8-37示出了在R22翅片式蒸發器中,采用了高效翅片和內螺紋管的組合,使翅片式蒸發器的傳熱系數比光管套波紋片提高了60%以上;使原先用光管套波紋片的翅片式蒸發器中,迎面風速需2. 5m/s以上才能達到的傳熱系數,在使用內螺紋管套高性能翅片的翅片式蒸發器時,迎面風速僅需0.7~1.0m/s即可達到,從而降低了空調機的噪聲。
