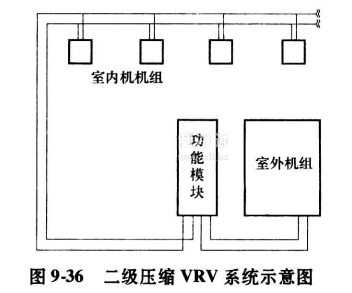

變制冷劑流量空調系統的系列型式多樣，針對不同的需求，不同的場合有不同型式的產品相對應。適用于寒冷地區低環境溫度下的二級壓縮VRV機組是一種采用二級壓縮技術的高效制熱空調系統。二級壓縮VRV系統示意圖如圖9-36。

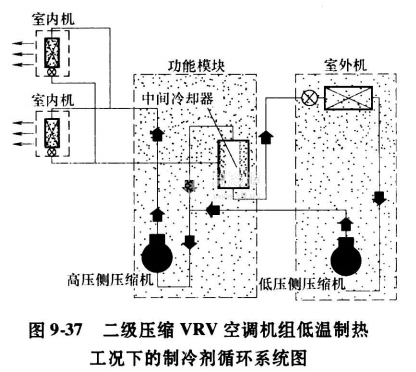

圖9-37為日本大金公司二級壓縮VRV空調機組低溫制熱工況下的制冷劑循環系統圖。低壓側壓縮機壓縮后的氣態制冷劑與中間冷卻器中旁通回路過來的氣態制冷劑混合后，進入高壓側壓縮機進行壓縮，壓縮后的高溫高壓氣態制冷劑進入室內機經冷凝和節流后，氣液兩相制冷劑進入中間冷卻器。在中間冷卻器中，氣液兩相的制冷劑被分離成氣態和液態，氣態制冷劑通過旁通回路與低壓側壓縮機過來的氣態制冷劑混合進入高壓側壓縮機，而中間冷卻器中的液態制冷劑經節流后進入蒸發器再回到低壓側壓縮機進行壓縮。此時在低溫工況下，進入室內機冷凝器中的制冷劑循環量加大，從而使得制熱能力提高，由于中間冷卻器中的低溫低壓氣態制冷劑與低壓側壓縮機壓縮后的氣態制冷劑混合，降低了進入高壓側壓縮機中的制冷劑的壓力和溫度，故減少了換熱損失，同時，氣態制冷劑不進入室外機蒸發器也提高了蒸發器的效率。

二級壓縮方式的除霜過程中，功能模塊內的壓縮機運轉，回收中間冷卻器中的熱量，使得室外機組的壓縮機內的制冷劑橋環量增加，能迅速地將霜全部溶解，縮短除霜時間。同時由于中間冷卻器可分離出室內機的氣態制冷劑和液態制冷劑，使得氣態制冷劑可直接進入高壓側壓縮機進行壓縮。提高了起動速度，做到快速制熱。
