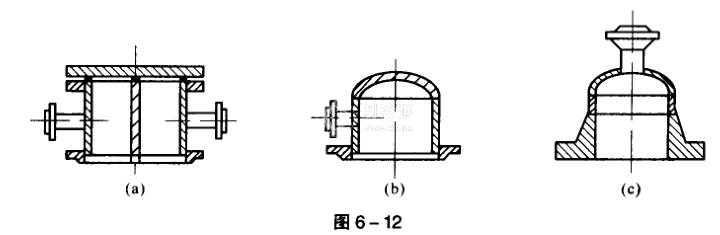

管箱是位于列管式換熱器兩端的重要部件。它把從管道來的流體均勻分布到各傳熱管或把管內流體匯集一起送出換熱器。其結構型式常有圖6-12所示幾種：圖6-12(a)為頂蓋有一個法蘭蓋，當要進行管內清洗時，不需把整個管箱拆下，亦不需拆下接管，只要卸下法蘭蓋就可；圖6- 12(b)為橢圓形管箱，換熱器清洗、檢修時，需把管箱卸下，由于接管在側面，只要把連接接管從管箱上卸開，而不像圖6-12(c)需要把外部接管拆除，才能卸管箱及進行檢修、清洗操作。
