(一)事故經過
北京市某煙灰制磚廠制磚車間于1976年試生產，1977年正式投產。設計能力為年產
7 500萬塊蒸壓粉煤灰磚，實際達到8 300萬塊。該車間有5臺蒸壓釜，系富拉爾基第一重型機器廠制造。釜的規格為?2.85 m×25.6m，設計工作壓力1.0 MPa，實際使用壓力0.8MPa，釜的容積為170m³，發生爆炸的是一號釜。
磚的蒸壓時間為8.5 h，其中升壓2h(壓力從0緩慢地升到0.8 MPa)，恒壓5 h(維持0.8 MPa)，降壓1.5 h(壓力從0.8 MPa逐漸降到0)。一號釜爆炸發生在10月29日17時5分，正是早、中班交接班的時間，爆炸是在交班后5min發生的，事前，工人們沒有發現異常現象。一聲巨響，車間一片煙霧熱汽，釜體前20~50 m范圍內的6名職工當場死亡，10名職工受傷。
蒸壓釜爆炸后，設備和設施破壞十分嚴重。蒸壓釜釜蓋的無折邊封頭與釜圈焊接的一圈焊縫全部斷裂，一噸重的封頭飛出24 m，將廠房屋面板打碎成一個18㎡的透天洞，封頭落到5t天車大梁上，將天車大梁砸彎。釜蓋上828 kg重的支架飛出25 m遠，爆炸后使總重量為155 t，直徑2.85 m、長25.6 m的釜體(包括釜體自重，釜內蒸壓的2.4萬塊磚、八個釜車和保溫層的重量)后移4~5m。釜車上的坯板有17塊被推出釜外，車間停放的8輛釜車被氣浪推出，最遠達72 m。釜體內1/3的磚塊飛出釜外，最遠達189.5 m, 7 000㎡的主廠房上窗框和玻璃全被震碎，廠房部分蓋板位移。臨近廠房的辦公樓和周圍房屋部分玻璃震碎。直接經濟損失34萬元。傷亡人數之多、破壞威力之大、后果之嚴重，是至今硅酸鹽建筑制品行業發生的最大一次爆炸事故。
(二)事故原因分析
1.蒸壓釜設計上的問題
該釜是東北工業建筑設計院與富拉爾基第一重型機器廠聯合設計的。據分析，主要存在如下5個方面的問題：
(1)該釜釜蓋設計，采用的是無折邊球形封頭焊接結構。因為這種結構會引起很大的復雜的局部應力，故在國內外有關規范中都不采用。

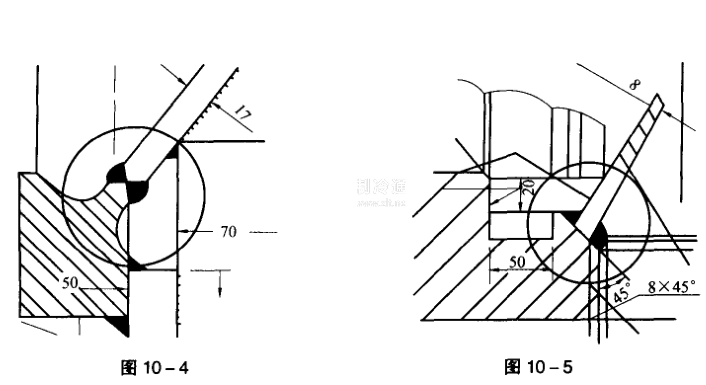

(2)設計規定，無折邊球形封頭一定要采用焊透結構，而該一號釜采用的是未焊透的角焊結構，這在設計上是不允許的，如圖10-4、圖10-5所示。
(3)無折邊球形封頭和釜蓋圈應該采用同種鋼材。而設計時，釜的封頭用16Mn鋼，釜蓋圈用35號鍛鋼。兩種異種材料焊接，又沒有提出任何焊接工藝保證措施。規程規定：含碳量大于0.24%的材料，不得用于焊制容器，因此35號鍛鋼是不允許用在釜上的。
(4)作為壓力容器的設計，沒有強度計算書，設計缺乏依據。
(5)圖紙上沒有提出焊接質量應遵照的規范標準。沒有射線探傷比例和焊縫系數的要求，甚至沒有焊縫尺寸要求。圖紙中錯誤地規定制造單位不做水壓試驗。
2.蒸壓釜的制造質量存在的問題
(1)焊接質量低劣。焊縫中有連續氣孔、夾渣、密集氣孔等缺陷存在。
(2)焊接加強高低于母材，有咬邊現象，有的焊縫未連接上。
(3)母材有嚴重的重皮現象。制造中已發現，但未處理。
(4)封頭與釜蓋圈焊縫幾乎全部未焊透(有極為明顯的氣割痕跡)，大大減弱焊縫強度。
(5)經現場觀察分析，制造廠對16 Mn鋼和35號鍛鋼兩種異種材質焊接沒有采取合理措施，如進行工藝評定等，因而焊接質量低劣。
(6)產品出廠不做水壓試驗，未經全面嚴格檢查。
(7)隨產品出廠的技術資料除圖紙外，沒有合乎要求的合格證，沒有材質化驗合格證，沒有焊縫探傷報告，沒有強度核算書，沒有水壓試驗報告，沒有使用說明書。
由于整個焊縫加強高都未達到設計的高度;內壁焊縫的焊道寬度有的只有1~2 mm；35號鍛鋼和16 Mn鋼板兩種不同材料的焊接，未做焊接工藝評定;整個焊縫斷口裂紋、夾渣、密集性氣孔、未焊透等焊接缺陷都明顯存在。由于焊接制造時產生的原始裂紋，在設備運行低周疲勞的作用下，逐漸擴展，加上設計本身的原因，導致焊縫斷裂，發生爆炸。
3.操作上的問題
操作不認真，在運行中未進行疏水處理，造成釜內積水，形成上下溫差應力，而且應力是交變的，造成疲勞破壞。
(三)事故教訓
(1)使用蒸壓釜的單位應立即對蒸壓釜內部的所有焊縫進行檢查，若重檢查釜蓋的焊縫和筒體與筒圈焊接的環焊縫，如發現有裂紋缺陷，應立即停用，妥善處理。
(2)設計單位應修改原設計.報主管部門組織審查，報勞動部鍋爐壓力容器安全監察局備案。
(3)制造單位應立即停止制造設計不合理的蒸壓釜，并將修訂后的圖紙、資料報主管部門和鍋爐局審查。
(4)各級勞動部門應加強監督檢查.防止同類事故再次發生。
